NSK 90BNR10ETSRV1VDUEL01轴承尺寸、参数、图纸、互换、价格
NSK 90BNR10ETSRV1VDUEL01轴承
更新日期：2025-01-10 16:09:07
市场价：￥4032元
销售价：电话咨询
库存：8套

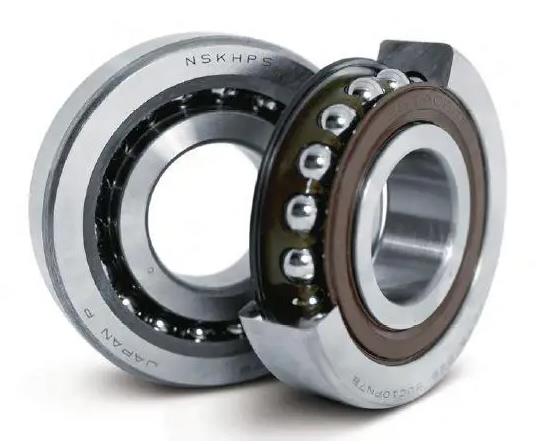

NSK 90BNR10ETSRV1VDUEL01轴承属于NSK 90轴承系列，其内径为90.00mm，外径为140.00mm，厚度为24.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质】【TSR：未知保持架】【V1V：两侧带非接触式橡胶密封件】【DU：双列万能配对】【EL：微预紧】【01：未知特殊情况】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
9
0
B
N
R
1
0
E
T
S
R
V
1
V
D
U
E
L
0
1
90：高速角接触球轴承，轴承内径：90mm
BNR：接触角 18°
10：尺寸系列：10系列
E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TSR：未知保持架
V1V：两侧带非接触式橡胶密封件
DU：双列万能配对
EL：微预紧
01：未知特殊情况
90：
高速角接触球轴承，轴承内径：90mm
BNR：
接触角 18°
10：
尺寸系列：10系列
E：
滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TSR：
未知保持架
V1V：
两侧带非接触式橡胶密封件
DU：
双列万能配对
EL：
微预紧
01：
未知特殊情况
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 厚度 | B | 24 |
| 作用点位置 | a | 30.7 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 99 | |
| Da max | 131 | |
| Db max | 134 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 35 |
| 基本额定静载荷 | Cor | 33 |
| 极限轴向载荷 | 48 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 13100 | |
| 油润滑 - 单列、无预紧 | 18700 | |
| 脂润滑 - 双列、EL预紧 | 11135 | |
| 脂润滑 - 双列、EL预紧（连续安全运行） | 8351.25 | |
| 油润滑 - 双列、EL预紧 | 15895 | |
| 油润滑 - 双列、EL预紧（连续安全运行） | 11921.25 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 1.24 | |
| 计算结果 | ||
| 预紧力（N） | 98 N | |
| 轴向刚度（N/μm） | 75 N/μm | |
| 径向刚度（N/μm） | 487.5 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
