NSK 7948A5TADULP4轴承尺寸、参数、图纸、互换、价格

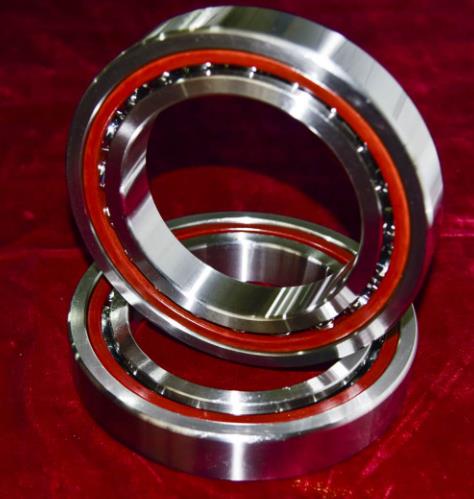

NSK 7948A5TADULP4轴承
更新日期：2025-01-10 21:05:35
市场价：￥18270元
销售价：电话咨询
库存：6套
NSK 7948A5TADULP4轴承属于NSK 7948轴承系列，其内径为240.00mm，外径为320.00mm，厚度为38.00mm。
后缀列表：【A5：接触角 25°】【TA：未知保持架】【DU：双列万能配对】【L：轻预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
9
4
8
A
5
T
A
D
U
L
P
4
7：角接触球轴承
9：尺寸系列：19系列
48：内径代号，内径：240 mm
A5：接触角 25°
TA：未知保持架
DU：双列万能配对
L：轻预紧
P4：ISO 4级精度
7：
角接触球轴承
9：
尺寸系列：19系列
48：
内径代号，内径：240 mm
A5：
接触角 25°
TA：
未知保持架
DU：
双列万能配对
L：
轻预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 240 |
| 外径 | D | 320 |
| 厚度 | B | 38 |
| 作用点位置 | a | 84.3 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| da min | 252 | |
| Da max | 308 | |
| Db max | 313 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 198 |
| 基本额定静载荷 | Cor | 270 |
| 极限轴向载荷 | 195 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 3300 | |
| 油润滑 - 单列、无预紧 | 5000 | |
| 脂润滑 - 双列、L预紧 | 2640 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 1980 | |
| 油润滑 - 双列、L预紧 | 4000 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 3000 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 8.3 | |
| 计算结果 | ||
| 预紧力（N） | 2860 N | |
| 轴向刚度（N/μm） | 664 N/μm | |
| 径向刚度（N/μm） | 1328 N/μm | |
| 测量轴向游隙（μm） | -22μm | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| NSK 7948A5TRSUMP3轴承 | ￥16686.27元 | - | 1 |
