NSK 7903CTYNSULP5轴承尺寸、参数、图纸、互换、价格

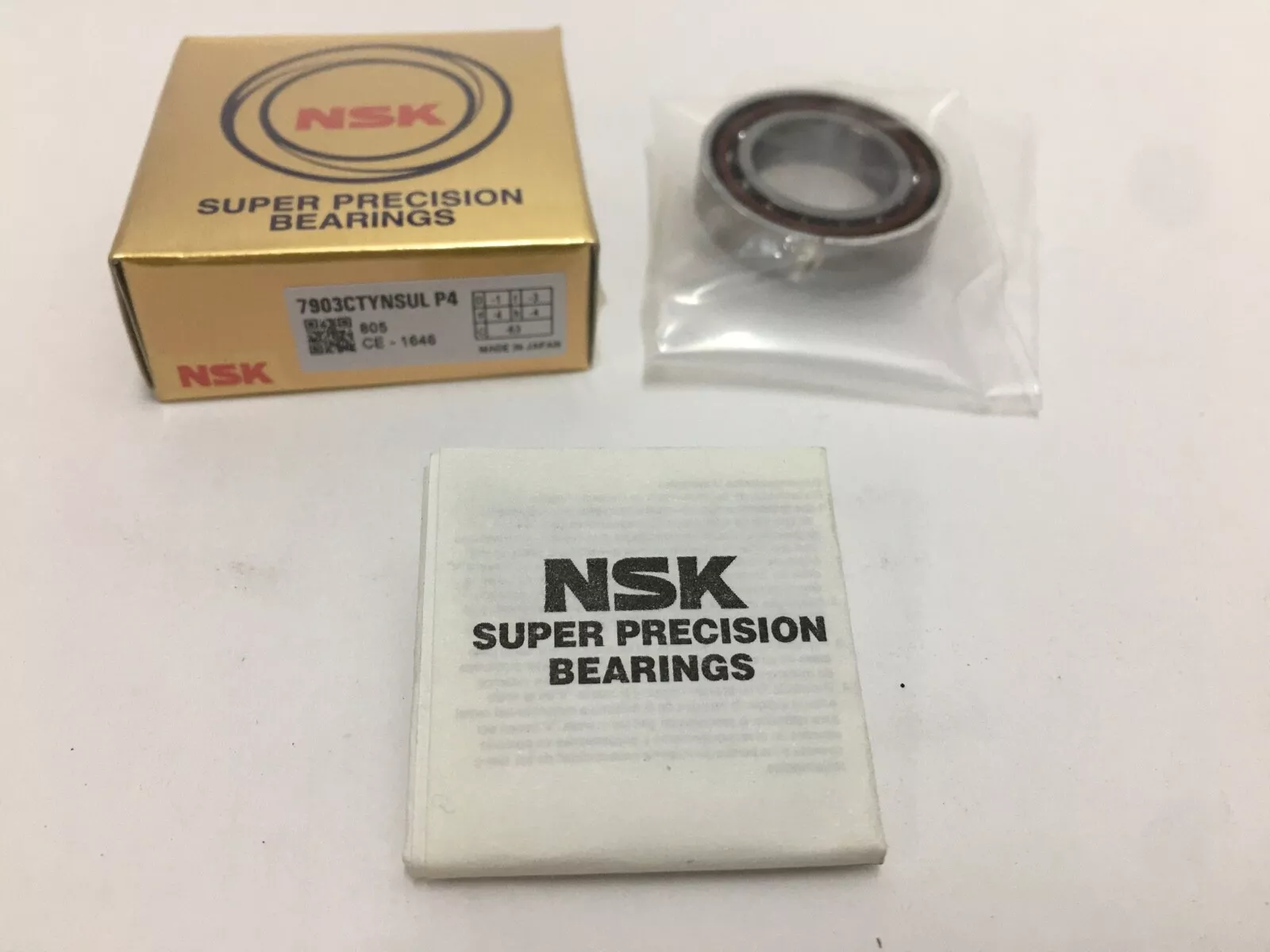

NSK 7903CTYNSULP5轴承
更新日期：2025-01-08 19:15:02
市场价：￥434.7元
销售价：电话咨询
库存：3套
NSK 7903CTYNSULP5轴承属于NSK 7903轴承系列，其内径为17.00mm，外径为30.00mm，厚度为7.00mm。
后缀列表：【C：接触角 15°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【SU：单列万能配对】【L：轻预紧】【P5：ISO 5级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
9
0
3
C
T
Y
N
S
U
L
P
5
7：角接触球轴承
9：尺寸系列：19系列
03：内径代号，内径：17 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
L：轻预紧
P5：ISO 5级精度
7：
角接触球轴承
9：
尺寸系列：19系列
03：
内径代号，内径：17 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
L：
轻预紧
P5：
ISO 5级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度 | B | 7 |
| 作用点位置 | a | 6.6 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 19.5 | |
| Da max | 27.5 | |
| Db max | 28.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 525 |
| 基本额定静载荷 | Cor | 2.94 |
| 极限轴向载荷 | 2.09 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 49000 | |
| 油润滑 - 单列、无预紧 | 74500 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 36750 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 55875 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 14.8 |
| 质量（参考值） | 0.017 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：25 N。三列使用时，预紧力为：34 N。四列使用时，预紧力为：50 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：21 N/μm。三列使用时，轴向刚度为：31.08 N/μm。四列使用时，轴向刚度为：42 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
