NSK 7216CTYNDBLP5轴承尺寸、参数、图纸、互换、价格

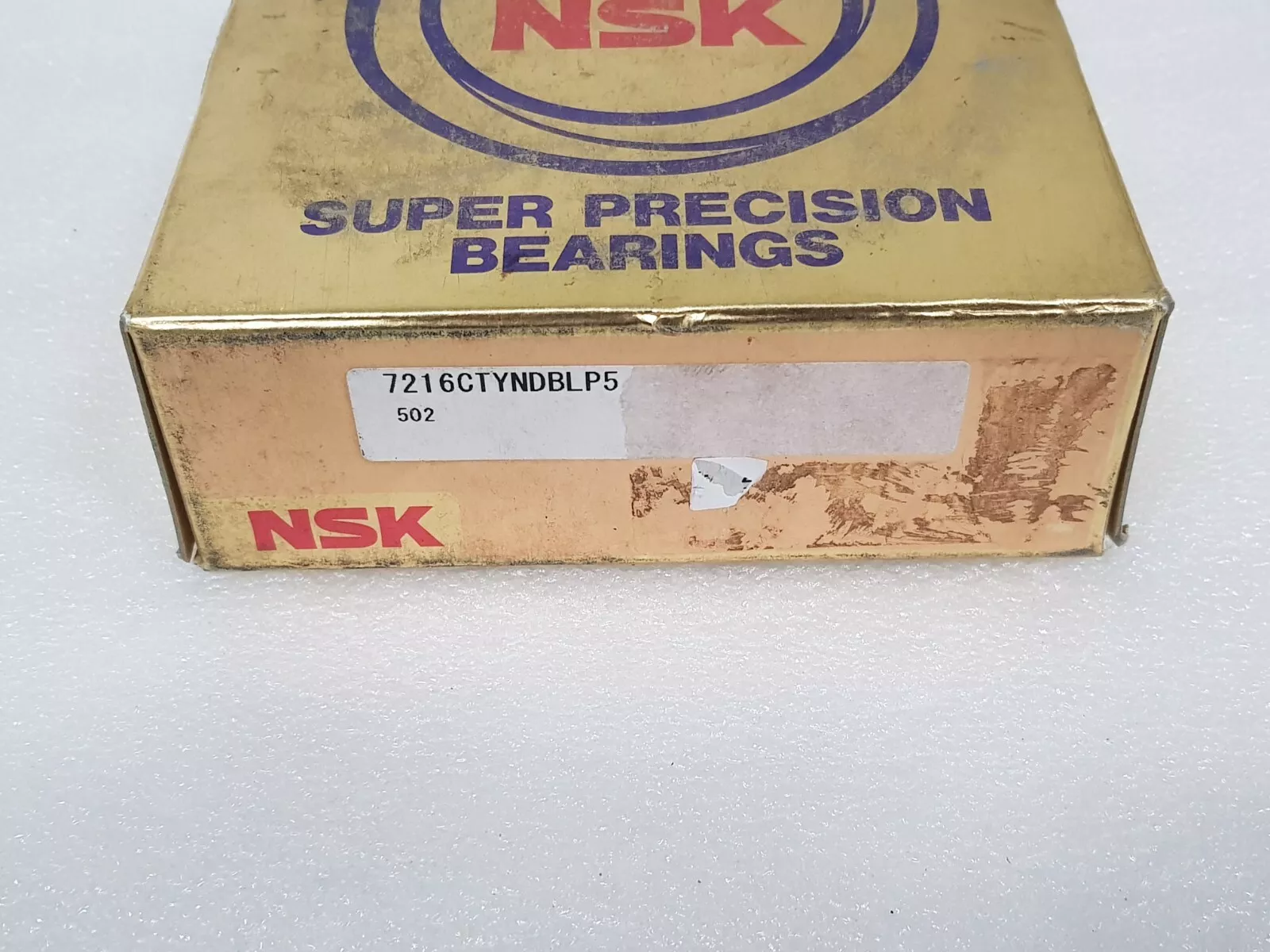

NSK 7216CTYNDBLP5轴承
更新日期：2025-01-10 15:01:56
市场价：￥2125.74元
销售价：电话咨询
库存：20套
NSK 7216CTYNDBLP5轴承属于NSK 7216轴承系列，其内径为80.00mm，外径为140.00mm，厚度为26.00mm。
后缀列表：【C：接触角 15°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【L：轻预紧】【P5：ISO 5级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
1
6
C
T
Y
N
D
B
L
P
5
7：角接触球轴承
2：尺寸系列：02系列
16：内径代号，内径：80 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P5：ISO 5级精度
7：
角接触球轴承
2：
尺寸系列：02系列
16：
内径代号，内径：80 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P5：
ISO 5级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 80 |
| 外径 | D | 140 |
| 厚度 | B | 26 |
| 作用点位置 | a | 27.7 |
| rmin | 2 | |
| r1 min | 1 | |
| da min | 90 | |
| Da max | 130 | |
| Db max | 134 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 97.5 |
| 基本额定静载荷 | Cor | 77.5 |
| 极限轴向载荷 | 54.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 10500 | |
| 油润滑 - 单列、无预紧 | 16000 | |
| 脂润滑 - 双列、L预紧 | 8400 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 6300 | |
| 油润滑 - 双列、L预紧 | 12800 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 9600 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 14.7 |
| 质量（参考值） | 1.43 | |
| 计算结果 | ||
| 预紧力（N） | 595 N | |
| 轴向刚度（N/μm） | 110 N/μm | |
| 径向刚度（N/μm） | 660 N/μm | |
| 测量轴向游隙（μm） | -24μm | |
