NSK 7216ATYDBDC7P4轴承尺寸、参数、图纸、互换、价格

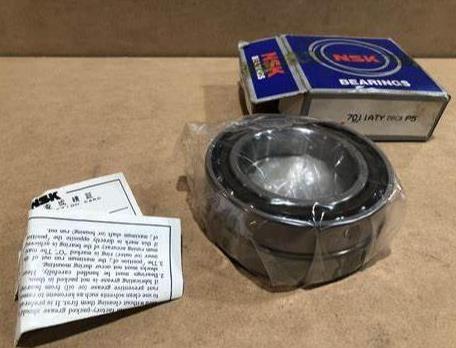

NSK 7216ATYDBDC7P4轴承
更新日期：2025-01-10 15:03:05
市场价：￥3654元
销售价：电话咨询
库存：2套
NSK 7216ATYDBDC7P4轴承属于NSK 7216轴承系列，其内径为80.00mm，外径为140.00mm，厚度为26.00mm。
后缀列表：【A：接触角 30°】【TY：树脂保持架】【DBD：三列背对背加串联（<>>）配对】【C7：轻预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
1
6
A
T
Y
D
B
D
C
7
P
4
7：角接触球轴承
2：尺寸系列：02系列
16：内径代号，内径：80 mm
A：接触角 30°
TY：树脂保持架
DBD：三列背对背加串联（<>>）配对
C7：轻预紧
P4：ISO 4级精度
7：
角接触球轴承
2：
尺寸系列：02系列
16：
内径代号，内径：80 mm
A：
接触角 30°
TY：
树脂保持架
DBD：
三列背对背加串联（<>>）配对
C7：
轻预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 80 |
| 外径 | D | 140 |
| 厚度 | B | 26 |
| 作用点位置 | a | 44.8 |
| rmin | 2 | |
| r1 min | 1 | |
| da min | 90 | |
| Da max | 130 | |
| Db max | 134 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 89.5 |
| 基本额定静载荷 | Cor | 71.5 |
| 极限轴向载荷 | 47.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 6900 | |
| 油润滑 - 单列、无预紧 | 9100 | |
| 脂润滑 - 三列、L预紧 | 5175 | |
| 脂润滑 - 三列、L预紧（连续安全运行） | 3881.25 | |
| 油润滑 - 三列、L预紧 | 6825 | |
| 油润滑 - 三列、L预紧（连续安全运行） | 5118.75 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 1.45 | |
| 计算结果 | ||
| 预紧力（N） | 1489.2 N | |
| 轴向刚度（N/μm） | 526.88 N/μm | |
| 径向刚度（N/μm） | 737.632 N/μm | |
| 测量轴向游隙（μm） | -15μm | |
