NSK 7200CTYNSULP4 5轴承尺寸、参数、图纸、互换、价格

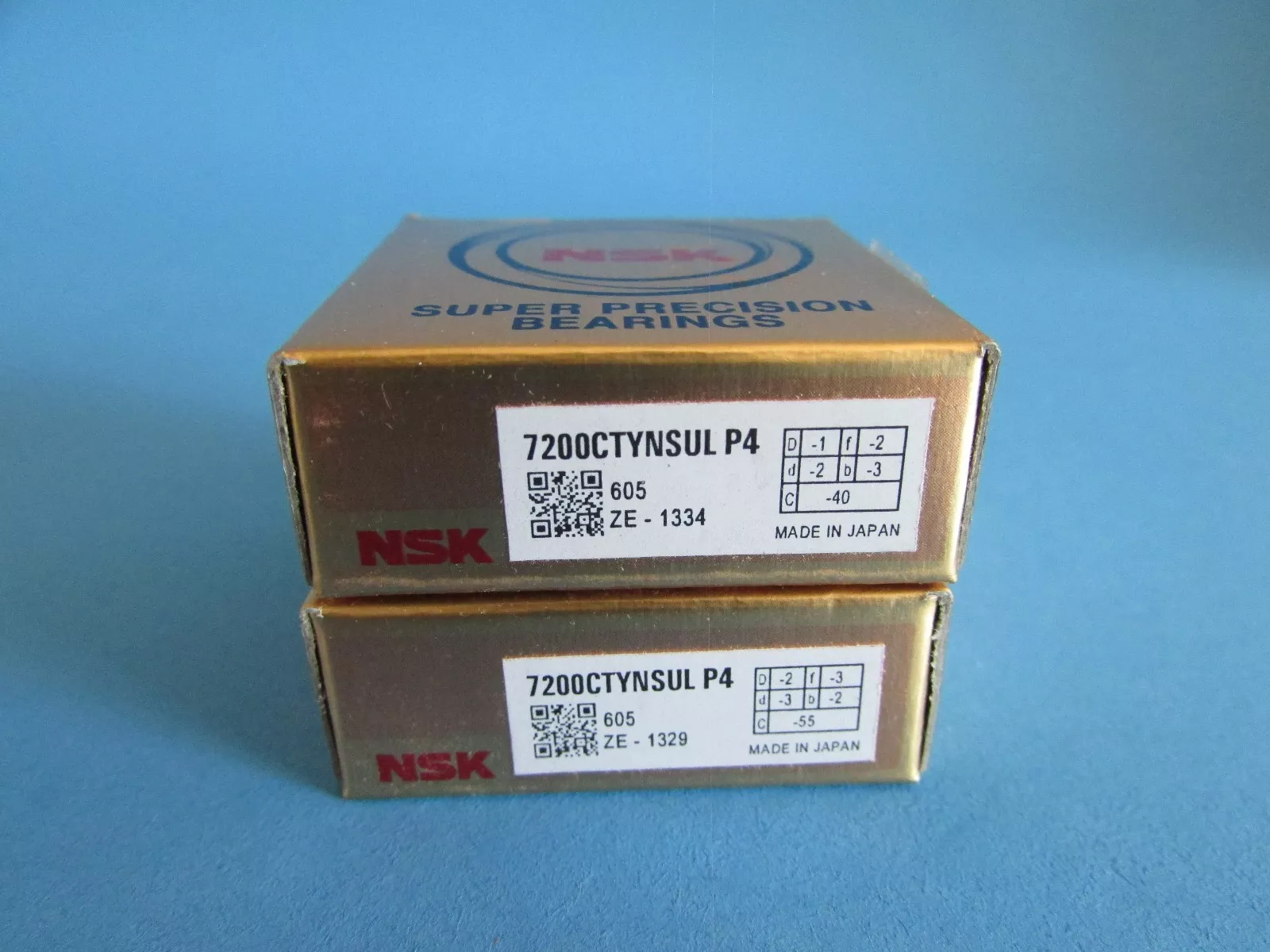

NSK 7200CTYNSULP4 5轴承
更新日期：2025-01-08 15:26:26
市场价：￥273.25元
销售价：电话咨询
库存：318套
NSK 7200CTYNSULP4 5轴承属于NSK 7200轴承系列，其内径为10.00mm，外径为30.00mm，厚度为9.00mm。
后缀列表：【C：接触角 15°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【SU：单列万能配对】【L：轻预紧】【P4：ISO 4级精度】【-5：商业包装，蓝色纸盒单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
0
0
C
T
Y
N
S
U
L
P
4
-
5
7：角接触球轴承
2：尺寸系列：02系列
00：内径代号，内径：10 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
L：轻预紧
P4：ISO 4级精度
-5：商业包装，蓝色纸盒单个包装
7：
角接触球轴承
2：
尺寸系列：02系列
00：
内径代号，内径：10 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
L：
轻预紧
P4：
ISO 4级精度
-5：
商业包装，蓝色纸盒单个包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 10 |
| 外径 | D | 30 |
| 厚度 | B | 9 |
| 作用点位置 | a | 7.2 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 15 | |
| Da max | 25 | |
| Db max | 27.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 5.65 |
| 基本额定静载荷 | Cor | 2.61 |
| 极限轴向载荷 | 2.16 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 57500 | |
| 油润滑 - 单列、无预紧 | 87500 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 43125 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 65625 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 13.2 |
| 质量（参考值） | 0.032 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：29 N。三列使用时，预紧力为：39.44 N。四列使用时，预紧力为：58 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：18 N/μm。三列使用时，轴向刚度为：26.64 N/μm。四列使用时，轴向刚度为：36 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -1μm | |
