NSK 70BNR10HTYNDBBELP4 Q轴承尺寸、参数、图纸、互换、价格
NSK 70BNR10HTYNDBBELP4 Q轴承
更新日期：2025-01-10 11:32:17
市场价：￥7694.17元
销售价：电话咨询
库存：23套
NSK 70BNR10HTYNDBBELP4 Q轴承属于NSK 70轴承系列，其内径为70.00mm，外径为110.00mm，厚度为20.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DBB：四列串联背对背（ <<>>）配对】【EL：微预紧】【P4：ISO 4级精度】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
B
N
R
1
0
H
T
Y
N
D
B
B
E
L
P
4
-
Q
70：高速角接触球轴承，轴承内径：70mm
BNR：接触角 18°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：四列串联背对背（ <<>>）配对
EL：微预紧
P4：ISO 4级精度

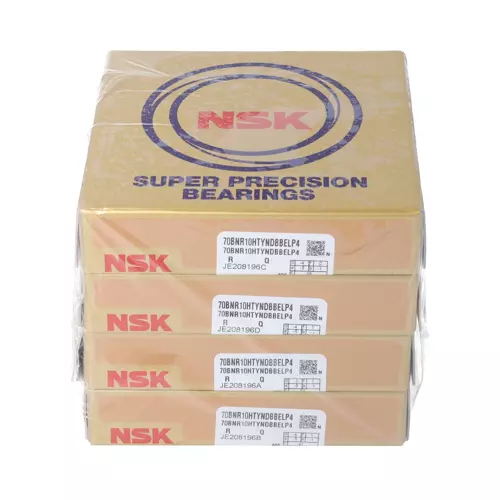

-Q：商业包装，金色纸盒不覆膜单个或成对包装
70：
高速角接触球轴承，轴承内径：70mm
BNR：
接触角 18°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：
四列串联背对背（ <<>>）配对
EL：
微预紧
P4：
ISO 4级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度 | B | 20 |
| 作用点位置 | a | 24.5 |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | Cor | 19.8 |
| 极限轴向载荷 | 18.8 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 20000 | |
| 油润滑 - 单列、无预紧 | 31200 | |
| 脂润滑 - 四列、EL预紧 | 15000 | |
| 脂润滑 - 四列、EL预紧（连续安全运行） | 11250 | |
| 油润滑 - 四列、EL预紧 | 23400 | |
| 油润滑 - 四列、EL预紧（连续安全运行） | 17550 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 0.605 | |
| 计算结果 | ||
| 预紧力（N） | 98 N | |
| 轴向刚度（N/μm） | 120 N/μm | |
| 径向刚度（N/μm） | 780 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
