NSK 7015A5TRQUMP3轴承尺寸、参数、图纸、互换、价格

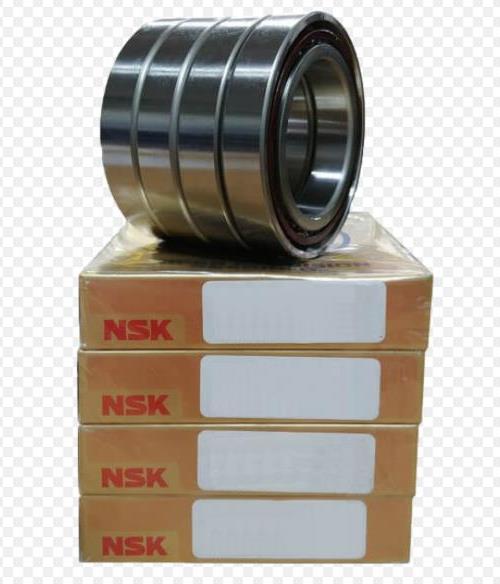

NSK 7015A5TRQUMP3轴承
更新日期：2025-01-10 14:13:51
市场价：￥9091.55元
销售价：电话咨询
库存：2套
NSK 7015A5TRQUMP3轴承属于NSK 7015轴承系列，其内径为75.00mm，外径为115.00mm，厚度为20.00mm。
后缀列表：【A5：接触角 25°】【TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃】【QU：四列万能配对】【M：中预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
1
5
A
5
T
R
Q
U
M
P
3
7：角接触球轴承
0：尺寸系列：10系列
15：内径代号，内径：75 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
QU：四列万能配对
M：中预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
0：
尺寸系列：10系列
15：
内径代号，内径：75 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
QU：
四列万能配对
M：
中预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度 | B | 20 |
| 作用点位置 | a | 32.1 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 82 | |
| Da max | 108 | |
| Db max | 110 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 47.5 |
| 基本额定静载荷 | Cor | 43.5 |
| 极限轴向载荷 | 33.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 10600 | |
| 油润滑 - 单列、无预紧 | 15800 | |
| 脂润滑 - 四列、M预紧 | 5830 | |
| 脂润滑 - 四列、M预紧（连续安全运行） | 4372.5 | |
| 油润滑 - 四列、M预紧 | 8690 | |
| 油润滑 - 四列、M预紧（连续安全运行） | 6517.5 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.652 | |
| 计算结果 | ||
| 预紧力（N） | 2408 N | |
| 轴向刚度（N/μm） | 632 N/μm | |
| 径向刚度（N/μm） | 1264 N/μm | |
| 测量轴向游隙（μm） | -21μm | |
