NSK 7013CTYNSN24DBBLP4轴承尺寸、参数、图纸、互换、价格

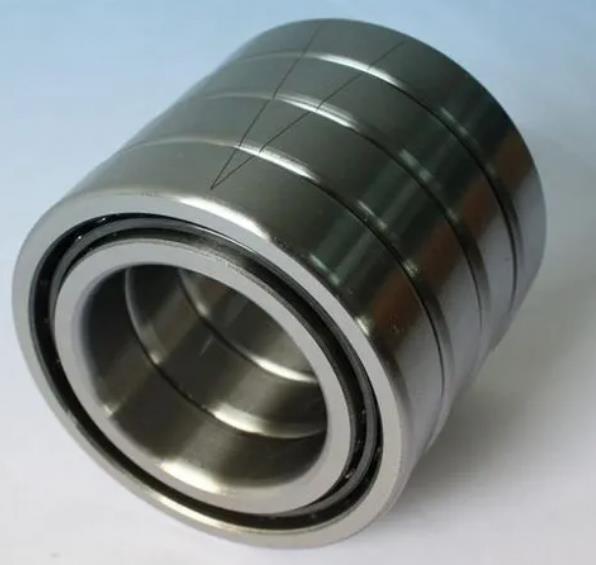

NSK 7013CTYNSN24DBBLP4轴承
更新日期：2025-01-10 10:41:13
市场价：￥5040元
销售价：电话咨询
库存：1套
NSK 7013CTYNSN24DBBLP4轴承属于NSK 7013轴承系列，其内径为65.00mm，外径为100.00mm，厚度为18.00mm。
后缀列表：【C：接触角 15°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【SN24：陶瓷球】【DBB：四列串联背对背（ <<>>）配对】【L：轻预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
1
3
C
T
Y
N
S
N
2
4
D
B
B
L
P
4
7：角接触球轴承
0：尺寸系列：10系列
13：内径代号，内径：65 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SN24：陶瓷球
DBB：四列串联背对背（ <<>>）配对
L：轻预紧
P4：ISO 4级精度
7：
角接触球轴承
0：
尺寸系列：10系列
13：
内径代号，内径：65 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SN24：
陶瓷球
DBB：
四列串联背对背（ <<>>）配对
L：
轻预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度 | B | 18 |
| 作用点位置 | a | 20 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 72 | |
| Da max | 93 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 39 |
| 基本额定静载荷 | Cor | 34.5 |
| 极限轴向载荷 | 22 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 14000 | |
| 油润滑 - 单列、无预紧 | 21300 | |
| 脂润滑 - 四列、L预紧 | 9800 | |
| 脂润滑 - 四列、L预紧（连续安全运行） | 7350 | |
| 油润滑 - 四列、L预紧 | 14910 | |
| 油润滑 - 四列、L预紧（连续安全运行） | 11182.5 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 15.9 |
| 质量（参考值） | 0.435 | |
| 计算结果 | ||
| 预紧力（N） | 520 N | |
| 轴向刚度（N/μm） | 170 N/μm | |
| 径向刚度（N/μm） | 1020 N/μm | |
| 测量轴向游隙（μm） | -13μm | |
