NSK 7003ASN24TYNDFCP9P5轴承尺寸、参数、图纸、互换、价格
NSK 7003ASN24TYNDFCP9P5轴承
更新日期：2025-01-08 19:29:49
市场价：￥1638元
销售价：电话咨询
库存：30套

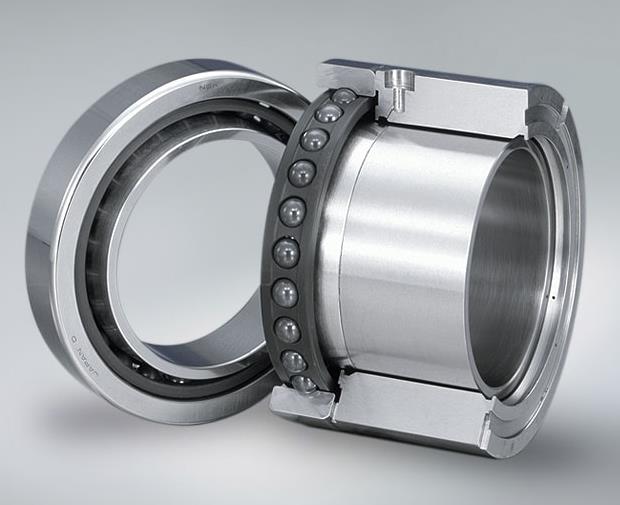

NSK 7003ASN24TYNDFCP9P5轴承属于NSK 7003轴承系列，其内径为17.00mm，外径为35.00mm，厚度为10.00mm。
后缀列表：【A：接触角 30°】【SN24：陶瓷球】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DF：双列面对面（><）配对】【CP9：特殊预紧，预紧中间值 9μm】【P5：ISO 5级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
0
3
A
S
N
2
4
T
Y
N
D
F
C
P
9
P
5
7：角接触球轴承
0：尺寸系列：10系列
03：内径代号，内径：17 mm
A：接触角 30°
SN24：陶瓷球
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DF：双列面对面（><）配对
CP9：特殊预紧，预紧中间值 9μm
P5：ISO 5级精度
7：
角接触球轴承
0：
尺寸系列：10系列
03：
内径代号，内径：17 mm
A：
接触角 30°
SN24：
陶瓷球
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DF：
双列面对面（><）配对
CP9：
特殊预紧，预紧中间值 9μm
P5：
ISO 5级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度 | B | 10 |
| 作用点位置 | a | 12.5 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 19.5 | |
| Da max | 32.5 | |
| Db max | 33.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 6.4 |
| 基本额定静载荷 | Cor | 3.5 |
| 极限轴向载荷 | 2.59 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 28900 | |
| 油润滑 - 单列、无预紧 | 38500 | |
| 脂润滑 - 双列、0预紧 | 24565 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 18423.75 | |
| 油润滑 - 双列、0预紧 | 32725 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 24543.75 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 0.04 | |
