NSK 100BER19XTXV1VSULP01轴承尺寸、参数、图纸、互换、价格

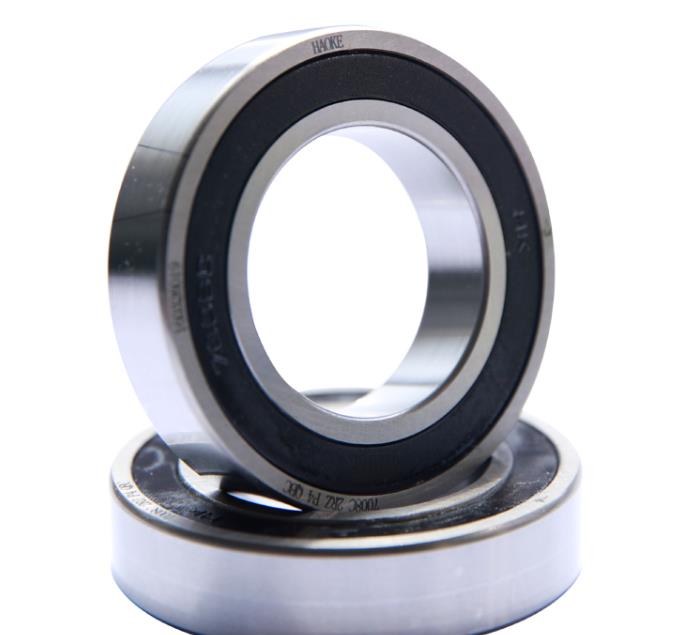

NSK 100BER19XTXV1VSULP01轴承
更新日期：2025-01-10 16:50:24
市场价：￥8467.2元
销售价：电话咨询
库存：10套
NSK 100BER19XTXV1VSULP01轴承属于NSK 100轴承系列，其内径为100.00mm，外径为140.00mm，厚度为20.00mm。
后缀列表：【BER：接触角 25°】【19：尺寸系列：19系列】【X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质】【TX：外圈引导酚醛树脂保持架，连续使用极限温度 120℃】【V1V：两侧带非接触式橡胶密封件】【SU：单列万能配对】【L：轻预紧】【P01：未知公差精度代号】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
0
0
B
E
R
1
9
X
T
X
V
1
V
S
U
L
P
0
1
100：高速角接触球轴承，轴承内径：100mm
BER：接触角 25°
19：尺寸系列：19系列
X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
TX：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
V1V：两侧带非接触式橡胶密封件
SU：单列万能配对
L：轻预紧
P01：未知公差精度代号
100：
高速角接触球轴承，轴承内径：100mm
BER：
接触角 25°
19：
尺寸系列：19系列
X：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
TX：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
V1V：
两侧带非接触式橡胶密封件
SU：
单列万能配对
L：
轻预紧
P01：
未知公差精度代号
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度 | B | 20 |
| 作用点位置 | a | 38 |
| C | 25 | |
| BN | 4 | |
| SN | 12 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 107 | |
| Da max | 133 | |
| Db max | 135 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 36 |
| 基本额定静载荷 | Cor | 33.5 |
| 极限轴向载荷 | 40 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 15900 | |
| 油润滑 - 单列、无预紧 | 25000 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 11925 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 18750 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.673 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：585 N。三列使用时，预紧力为：795.6 N。四列使用时，预紧力为：1170 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：247 N/μm。三列使用时，轴向刚度为：365.56 N/μm。四列使用时，轴向刚度为：494 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -10μm | |
