MCGILL MCFDE72BX THT1轴承尺寸、参数、图纸、互换、价格
MCGILL MCFDE72BX THT1轴承
添加日期：2024-04-29 15:26:33
市场价：￥2998.8元
销售价：电话咨询
库存：20套
基本尺寸，内径：0.00000mm/in，外径：72.00000mm/in，厚度：29.00000mm/in。
前缀列表：【M：Metric - 公制尺寸】【CF：Cam Follower，螺栓滚轮轴承】【D：重型承重】【E：带偏心衬套】。后缀列表：【B：带六角孔】【X：圆柱外圈】【 THT1：带螺纹轴向润滑孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
M
C
F
D
E
7
2
B
X
T
H
T
1
M：Metric - 公制尺寸
CF：Cam Follower，螺栓滚轮轴承
D：重型承重

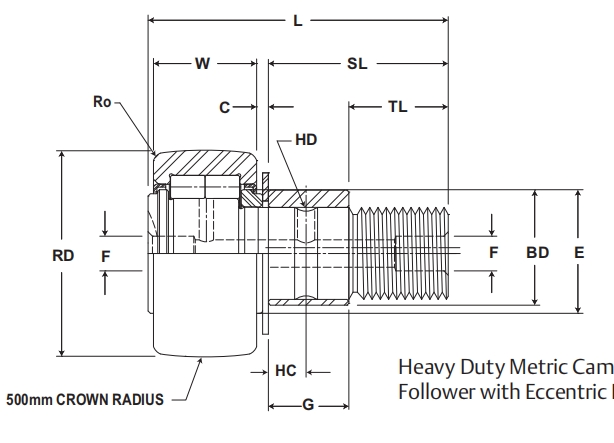

E：带偏心衬套
72：公称轴承外径：72 mm
B：带六角孔
X：圆柱外圈
THT1：带螺纹轴向润滑孔
M：
Metric - 公制尺寸
CF：
Cam Follower，螺栓滚轮轴承
D：
重型承重
E：
带偏心衬套
72：
公称轴承外径：72 mm
B：
带六角孔
X：
圆柱外圈
THT1：
带螺纹轴向润滑孔

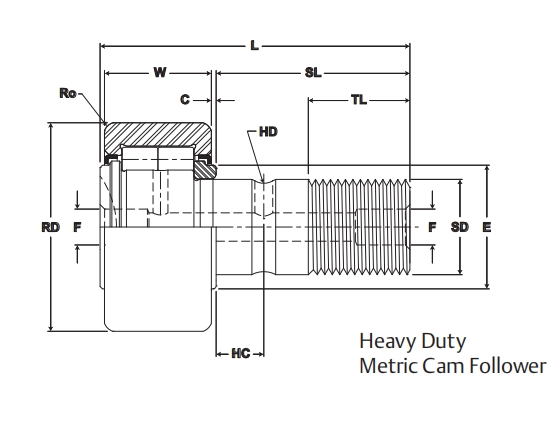

| 基本尺寸 (mm) | |
| 滚轮外径 RD | 72 |
| 滚轮外径公差 | +0/-0.013 |
| 滚轮宽度 W | 29 |
| 滚轮宽度公差 | +0/0.12 |
| 滚轮内径 SD | 24 |
| 滚轮内径公差 | +0/-0.021 |
| 螺柱长度 SL | 49.5 |
| 端板加长件 C | 0.8 |
| 螺纹长度 TL | 25 |
| 螺栓滚轮总长度 L | 80 |
| 球面外圈半径 R | 圆柱外圈 |
| 安装尺寸 (mm) | |
| 孔中心距 HC | 12 |
| 径向润滑孔径 HD | 4 |
| 润滑孔径 D | 8 |
| 最小凸台直径 E | 44 |
| 圆角半径 Ro | 2 |
| 壳体孔径 HBD | 24 |
| 壳体孔径公差 std | +0/-0.021 |
| 重量（kg） | |
| 1.01 | |
| 载荷（N） | |
| 滚轮动载荷 | 46000 |
| 滚轮静载荷 | 57000 |
| 其他参数 | |
| 螺纹类型 | M24x1.5 |
| 夹紧力矩 N·m | 216 |

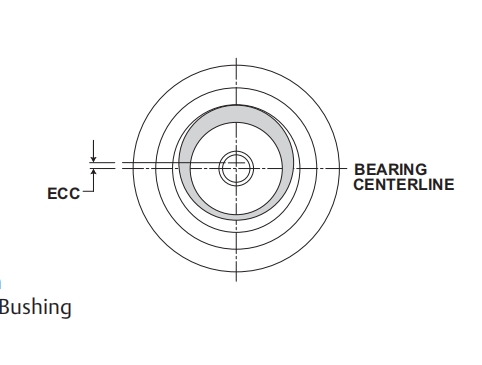

| 偏心尺寸 ECC | 1 |
| 偏心尺寸 G | 22 |
| 偏心尺寸 BD | 28 |
| 极限转速 (脂润滑) rpm | 2100 |
