INA ZL205-DRS轴承尺寸、参数、图纸、互换、价格

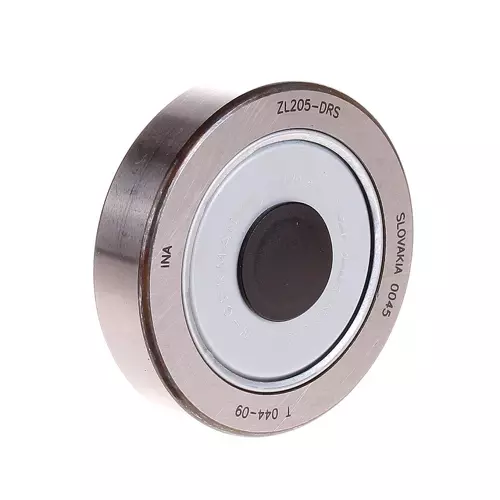

INA ZL205-DRS轴承
更新日期：2025-03-14 10:31:52
市场价：￥192.29元
销售价：电话咨询
库存：366套
INA ZL205-DRS轴承属于螺栓滚轮轴承 ZL2..-DRS 系列，单列，未偏心。
前缀列表：【ZL：螺栓型滚轮轴承】。后缀列表：【-DRS：螺栓头侧为唇式密封】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
L
2
0
5
-
D
R
S
ZL：螺栓型滚轮轴承
2：直径系列：2系列
05：内径代号，参考内径：25 mm
-DRS：螺栓头侧为唇式密封
ZL：
螺栓型滚轮轴承
2：
直径系列：2系列
05：
内径代号，参考内径：25 mm
-DRS：
螺栓头侧为唇式密封
| 主要尺寸&性能数据 | ||
| D | 62 mm | 外径 |
| d1 | 25 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 33.8 mm | 宽度 |
| Cr w | 13,200 N | 径向额定动载荷 |
| C0r w | 7,200 N | 径向额定静载荷 |
| Cur w | 365 N | 径向极限疲劳载荷 |
| nD G | 5,500 1/min | 永久脂润滑转速 |
| 0.25 kg | 重量 | |
| 尺寸参数 | ||
| B1 max | 18 mm | 止推垫圈的最大宽度 |
| B2 | 16 mm | 螺栓/螺柱长度 |
| B4 | 31 mm | 总长度 |
| C | 15 mm | 外圈宽度 |
| C1 | 2 mm | 外环到止推垫圈的突出部分 |
| d2 | 30.3 mm | 止推垫圈的止推直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| g | M10 | 阴螺纹 |
| lg | 19 mm | 螺纹长度（阴螺纹） |
| R | 500 mm | 外圈外轮廓半径 |
| 密封 | DRS | 螺柱侧带唇形密封，轴向密封作用端面带密封罩 |
| 外圈轮廓 | R500 | |
| 是否带再润滑设备 | 不带 | |
| 装配辅助工具 | 安装槽 |
