INA ZKLR1547-2RS-A轴承尺寸、参数、图纸、互换、价格
INA ZKLR1547-2RS-A轴承
更新日期：2025-03-17 19:27:45
市场价：￥1339.8元
销售价：电话咨询
库存：82套

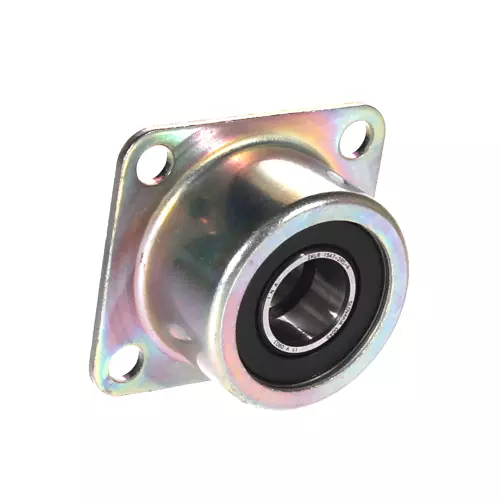

INA ZKLR1547-2RS-A轴承属于角接触球轴承单元ZKLR..-2RS，双向，螺钉安装，两侧带唇形密封件。
前缀列表：【ZKLR：丝杠用双列推力角接触球轴承单元（螺栓安装）】。后缀列表：【-2RS：两侧有轴向防护型接触唇式密封圈】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
K
L
R
1
5
4
7
-
2
R
S
-
A
ZKLR：丝杠用双列推力角接触球轴承单元（螺栓安装）
15：内径代号，内径：15 mm
47：宽度代号，宽度：47 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-A：内部设计结构优化
ZKLR：
丝杠用双列推力角接触球轴承单元（螺栓安装）
15：
内径代号，内径：15 mm
47：
宽度代号，宽度：47 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.007 mm | 内径下公差 | |
| D | 38.45 mm | 轴承箱外径 |
| 0.03 mm | 轴承箱外径上公差 | |
| -0.01 mm | 轴承箱外径下公差 | |
| B | 22 mm | 内圈宽度 |
| 0.25 mm | 内圈宽度上公差 | |
| -0.25 mm | 内圈宽度下公差 | |
| Cr | 16,700 N | 径向额定动载荷 |
| C0r | 10,700 N | 径向额定静载荷 |
| Ca | 16,400 N | 基本额定动载荷，轴向 |
| C0a | 22,400 N | 基本额定静载荷，轴向 |
| Cur | 560 N | 径向极限疲劳载荷 |
| nG Grease | 3,400 1/min | 极限转速-脂润滑 |
| MRL | 0.2 Nm | 轴承摩擦力矩 |
| 143.1 g | 重量 | |
| 尺寸参数 | ||
| d1 | 18 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| d2 | 6.6 mm | 固定孔直径 |
| A1 | 47 mm | 法兰宽度 |
| A2 | 51 mm | 法兰高度 |
| m | 39 mm | 孔距高度 |
| n | 35 mm | 孔距宽度 |
| H | 24 mm | 外壳高度 |
| 0 mm | 外壳高度上公差 | |
| -0.5 mm | 外壳高度下公差 | |
| 安装参数 | ||
| da | 17.5 mm | 轴肩直径 |
| Dai | 29 mm | 外圈内侧支架直径 |
| Daa min | 35 mm | 外圈最小支撑直径 |
| M6 | 螺钉尺寸 | |
| n | 4 | 螺钉数量 |
| t1 | 0.2 mm | 将孔定位到壳体中 |
| 附加附件 | ||
| caL | 200 N/µm | 轴向刚度 |
| Mm | 0.018 kg * cm² | 质量惯性矩 |
| 7 µm | 轴向跳动 | |
| ZM15 | 锁紧螺母1 | |
| AM15 | 锁紧螺母2 | |
| MA | 10 Nm | 螺母拧紧力矩 |
| 密封 | 2RS | 两侧接触式唇形密封件 |
