INA ZKLN5090-2RS-2AP-XL轴承尺寸、参数、图纸、互换、价格
INA ZKLN5090-2RS-2AP-XL轴承
更新日期：2025-03-05 17:25:58
市场价：￥10197.7元
销售价：电话咨询
库存：3套

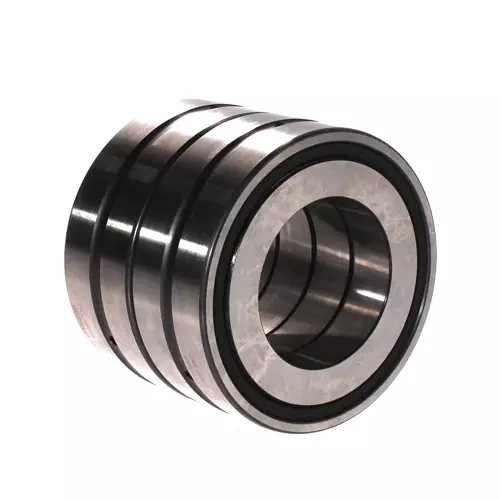

INA ZKLN5090-2RS-2AP-XL轴承属于轴向角接触球轴承 ZKLN..-2RS-2AP 系列，配对，双向，两侧带唇形密封件。
前缀列表：【ZKLN：丝杠用双列推力角接触球轴承】。后缀列表：【-2RS：两侧有轴向防护型接触唇式密封圈】【-2AP：推力角接触球轴承，两个轴承组成的配对轴承组】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
K
L
N
5
0
9
0
-
2
R
S
-
2
A
P
-
X
L
ZKLN：丝杠用双列推力角接触球轴承
50：内径代号，公称内径：50 mm
90：外径代号，公称外径：90 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-2AP：推力角接触球轴承，两个轴承组成的配对轴承组
-XL：X-life 长寿命轴承标记
ZKLN：
丝杠用双列推力角接触球轴承
50：
内径代号，公称内径：50 mm
90：
外径代号，公称外径：90 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-2AP：
推力角接触球轴承，两个轴承组成的配对轴承组
-XL：
X-life 长寿命轴承标记

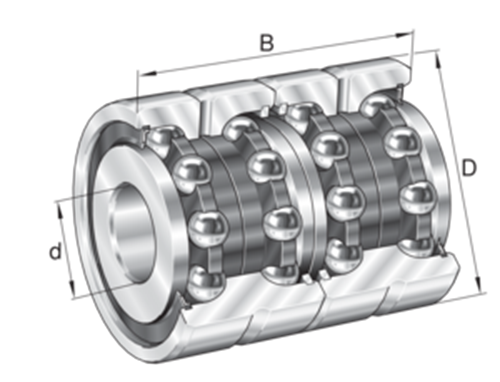

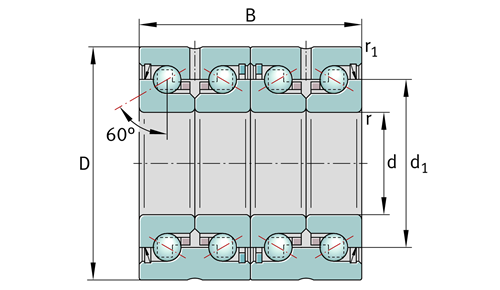

| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 90 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 68 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.5 mm | 宽度下公差 | |
| Ca | 83,000 N | 基本额定动载荷，轴向 |
| C0a | 250,000 N | 基本额定静载荷，轴向 |
| Cua | 15,300 N | 极限疲劳载荷，轴向 |
| nG Grease | 3,200 1/min | 极限转速-脂润滑 |
| nϑ | 1,500 1/min | 热安全运行转速 |
| MR | 1.35 Nm | 轴承摩擦力矩 |
| 1.842 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 72 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 82 mm | 壳体最大直径 |
| da min | 63 mm | 最小轴径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 2,200 N/µm | 轴向刚度 |
| ckL | 2,250 Nm/mrad | 倾斜刚度 |
| Mm | 10.48 kg * cm² | 质量惯性矩 |
| 2.5 µm | 轴向跳动 | |
| ZMA50/75 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM50 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 85 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 16,280 N | 所需锁紧螺母轴向力 | |
| 密封 | 2RS | 两侧接触式唇形密封件 |
| 公差等级 | 标准 | 标准 |
| 轴承数 | 2AP | 轴向角接触球轴承，配对 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA ZKLN5090-2RS-2AP轴承 | ￥10544.4元 | - | 13 |
