INA ZKLFA1563-2Z轴承尺寸、参数、图纸、互换、价格
INA ZKLFA1563-2Z轴承
更新日期：2025-03-05 16:42:43
市场价：￥3516.71元
销售价：电话咨询
库存：2套

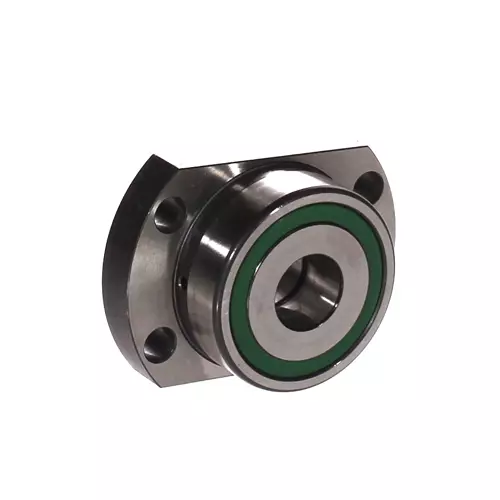

INA ZKLFA1563-2Z轴承属于角接触球轴承单元 ZKLFA..-2Z 系列，双向，螺钉安装，两侧间隙密封。
前缀列表：【ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）】【A：带平面法兰】。后缀列表：【-2Z：两侧带间隙式金属防尘盖】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
K
L
F
A
1
5
6
3
-
2
Z
ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）
A：带平面法兰
15：内径代号，公称内径：15 mm
63：外径代号，公称外径：63 mm
-2Z：两侧带间隙式金属防尘盖
ZKLF：
丝杠用双列推力角接触球轴承（螺栓安装）
A：
带平面法兰
15：
内径代号，公称内径：15 mm
63：
外径代号，公称外径：63 mm
-2Z：
两侧带间隙式金属防尘盖
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 42 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 25 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 18,000 N | 基本额定动载荷，轴向 |
| C0a | 28,500 N | 基本额定静载荷，轴向 |
| Cua | 1,300 N | 极限疲劳载荷，轴向 |
| nG Grease | 10,800 1/min | 极限转速-脂润滑 |
| nϑ | 7,000 1/min | 热允许转速 |
| 0.26 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 28 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| B1 | 10 mm | 法兰厚度 |
| d2 | 6.8 mm | 固定孔直径 |
| J | 53 mm | 节圆直径（孔） |
| A | 45 mm | 法兰宽度 |
| 安装参数 | ||
| da min | 20 mm | 轴肩最小直径 |
| da max | 34 mm | 轴肩最大直径 |
| t1 | 0.1 mm | 位置公差 |
| M6 | 螺钉尺寸 | |
| na | 4 | 螺钉数量 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MRL | 0.1 Nm | 轴承摩擦力矩 |
| caL | 400 N/µm | 轴向刚度 |
| ckL | 65 Nm/mrad | 倾斜刚度 |
| Mm | 0.102 kg * cm² | 质量惯性矩 |
| 2 µm | 轴向跳动 | |
| ZM15 | 推荐用于径向锁紧的INA精密锁紧螺母（不包括在内） | |
| AM15 | recommended INA precision locknut for axial locking（不包括在内） | |
| MA | 10 Nm | 螺母拧紧力矩 |
| 5,484 N | 锁紧螺母轴向力 | |
| 密封 | 2Z | 两侧的最小间隙密封件 |
