INA ZARN45105-L-TV-A轴承尺寸、参数、图纸、互换、价格
INA ZARN45105-L-TV-A轴承
更新日期：2025-03-07 11:03:05
市场价：￥5444.61元
销售价：电话咨询
库存：90套

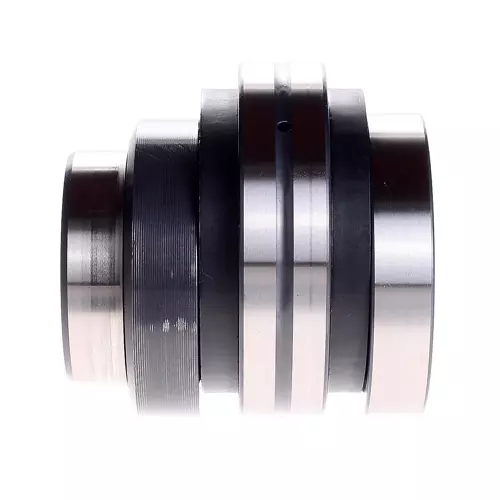

INA ZARN45105-L-TV-A轴承属于滚针/轴向圆柱滚子轴承 ZARN..-L 系列，双向，带长轴定位垫圈。
前缀列表：【ZARN：丝杠用滚针和推力圆柱滚子组合轴承】。后缀列表：【-L：带加长阶梯式轴圈】【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
A
R
N
4
5
1
0
5
-
L
-
T
V
-
A
ZARN：丝杠用滚针和推力圆柱滚子组合轴承
45：内径代号，公称内径：45 mm
105：外径代号，公称外径：105 mm
-L：带加长阶梯式轴圈
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARN：
丝杠用滚针和推力圆柱滚子组合轴承
45：
内径代号，公称内径：45 mm
105：
外径代号，公称外径：105 mm
-L：
带加长阶梯式轴圈
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 105 mm | 外径 |
| H | 103 mm | 高度 |
| Ca | 154,000 N | 基本额定动载荷，轴向 |
| C0a | 405,000 N | 基本额定静载荷，轴向 |
| Cr | 40,000 N | 径向额定动载荷 |
| C0r | 82,000 N | 径向额定静载荷 |
| Cua | 37,500 N | 极限疲劳载荷，轴向 |
| Cur | 11,500 N | 径向极限疲劳载荷 |
| nG Oil | 3,300 1/min | 极限转速-油润滑 |
| nG Grease | 1,150 1/min | 极限转速-脂润滑 |
| MRL | 3.5 Nm | 轴承摩擦力矩 |
| 3.407 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 74.5 mm | 含垫圈外圈高度 |
| C | 25 mm | 外圈宽度 |
| D1 | 90 mm | 轴垫圈撕裂直径 |
| D2 | 70 mm | 垫圈长直径 |
| D3 | 88 mm | 垫圈长外径 |
| B | 17.5 mm | 内圈宽度 |
| B1 | 38.5 mm | 垫圈长宽度 |
| B2 | 18 mm | 垫圈长宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Da max | 91 mm | 壳肩最大直径 |
| da min | 68 mm | 轴肩最小直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 4,000 N/µm | 轴向刚度 |
| ckL | 2,100 Nm/mrad | 倾斜刚度 |
| Mm | 28.1 kg * cm² | 质量惯性矩 |
| 1 µm | 轴向跳动 | |
| 径向 | ZMA45/85 | 锁紧螺母1 |
| 轴向 | AM45 | 锁紧螺母2 |
| MA | 150 Nm | 螺母拧紧力矩 |
| 33,549 N | 轴向预紧力 | |
| 70X90X10 | 密封圈 | |
| 保持架 | TV | 塑料保持架 |
| 定位特征，轴承外圈 | L | L |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA ZARN45105-L-TV轴承，货期2-3周 | ￥9278.84元 | - | 1 |
