INA ZARF2575-TV-A轴承尺寸、参数、图纸、互换、价格
INA ZARF2575-TV-A轴承
更新日期：2025-03-07 10:05:05
市场价：￥3157.67元
销售价：电话咨询
库存：25套

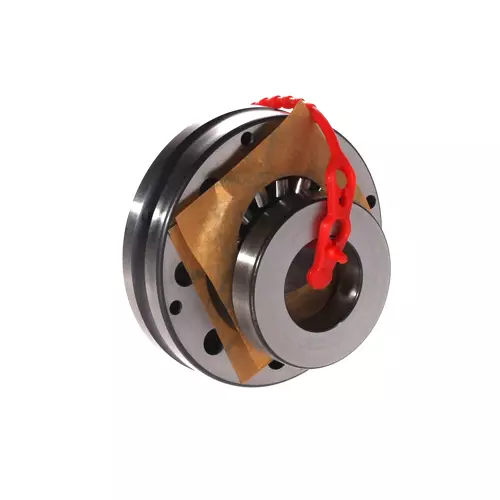

INA ZARF2575-TV-A轴承属于滚针/轴向圆柱滚子轴承 ZARF 系列，双向，螺钉安装。
前缀列表：【ZARF：丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）】。后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
A
R
F
2
5
7
5
-
T
V
-
A
ZARF：丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
25：内径代号，公称内径：25 mm
75：外径代号，公称外径：75 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARF：
丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
25：
内径代号，公称内径：25 mm
75：
外径代号，公称外径：75 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| D | 75 mm | 外径 |
| H | 50 mm | 高度 |
| Cr | 22,600 N | 径向额定动载荷 |
| C0r | 36,000 N | 径向额定静载荷 |
| Ca | 35,500 N | 基本额定动载荷，轴向 |
| C0a | 86,000 N | 基本额定静载荷，轴向 |
| Cur | 5,200 N | 径向极限疲劳载荷 |
| Cua | 7,300 N | 极限疲劳载荷，轴向 |
| nG Grease | 1,900 1/min | 极限转速-脂润滑 |
| nG Oil | 6,000 1/min | 极限转速-油润滑 |
| MRL | 0.55 Nm | 轴承摩擦力矩 |
| 0.701 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 33 mm | 含垫圈外圈高度 |
| C | 18 mm | 外圈宽度 |
| C1 | 10 mm | 到润滑孔的距离 |
| D1 | 47 mm | 轴垫圈撕裂直径 |
| B | 10 mm | 内圈宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| d1 | 3.2 mm | 润滑孔直径 |
| J | 58 mm | 节圆直径（孔） |
| n x t | 45 ° | 剖分 |
| t1 | 0.1 mm | 将孔定位到壳体中 |
| 安装参数 | ||
| Da max | 48 mm | 壳肩最大直径 |
| da min | 39 mm | 轴肩最小直径 |
| ZMA25/45 | 锁紧螺母1 | |
| AM25 | 锁紧螺母2 | |
| n | 8 | 数量（螺丝孔） |
| M6 | 螺钉尺寸 | |
| MM | 0.989 kg * cm² | 质量惯性矩 |
| n | 8 | 螺钉数量 |
| na x ta | 45 ° | 分隔（螺丝孔） |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,900 N/µm | 轴向刚度 |
| ckL | 350 Nm/mrad | 倾斜刚度 |
| 1 µm | 轴向跳动 | |
| MA | 25 Nm | 螺母拧紧力矩 |
| 9,745 N | 轴向预紧力 | |
| 保持架 | TV | 塑料保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA ZARF2575-L-TV-A轴承 | ￥3348.92元 | - | 7 |
| INA ZARF2575 -TV轴承，货期1-3周 | ￥6595.76元 | - | 5 |
