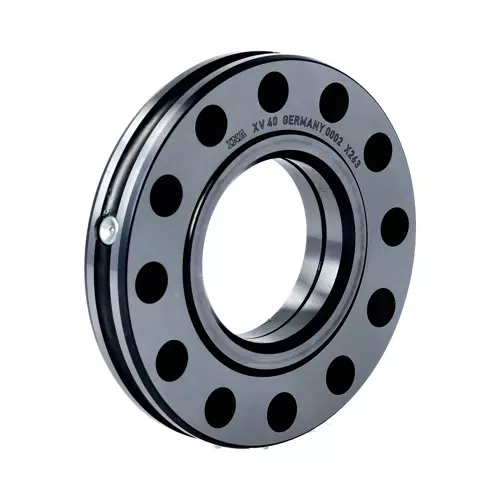

INA XV40轴承尺寸、参数、图纸、互换、价格
X
V
4
0
XV：交叉滚子回转支承轴承
40：内径代号，内径：40 mm
XV：
交叉滚子回转支承轴承
40：
内径代号，内径：40 mm
| 主要尺寸&性能数据 | ||
| d1 | 40 mm | 孔径 |
| 0.01 | 内径上公差 | |
| -0.006 | 内径下公差 | |
| Da | 85 mm | 外径 |
| 0 | 外径上公差 | |
| -0.022 | 外径下公差 | |
| hi | 15 mm | 内圈高度 |
| 428 g | 重量 | |
| 尺寸参数 | ||
| Di | 52.5 mm | 外圈内径 |
| da | 51.5 mm | 内圈外径 |
| Ha | 14 mm | 外圈宽度 |
| La | 70 mm | 固定孔节圆直径 |
| nB | 12 | 周围均匀分布的固定孔数量 |
| dB | 4.6 mm | 外圈固定孔直径 |
| dS | 8 mm | 固定孔的沉头直径 |
| tS | 4.6 mm | 固定孔的埋头深度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| 0.01 mm | 旋转精度，径向 | |
| 0.01 mm | 旋转精度，轴向 | |
| Ca | 13,000 N | 基本额定动载荷，轴向 |
| C0a | 32,500 N | 基本额定静载荷，轴向 |
| Cr | 9,300 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 15,900 N | 径向额定静载荷（仅适用于径向载荷） |
| Fr zul. | 5,000 kN | 螺钉最大径向载荷（摩擦接触） |
| NG Grease | 1,469 1/min | 极限转速-脂润滑-正常游隙 |
| NG Grease | 735 1/min | 极限转速-脂润滑-预紧 |
