INA XSA140544-N轴承尺寸、参数、图纸、互换、价格
INA XSA140544-N轴承
更新日期：2025-03-13 20:05:15
市场价：￥26720.94元
销售价：电话咨询
库存：23套

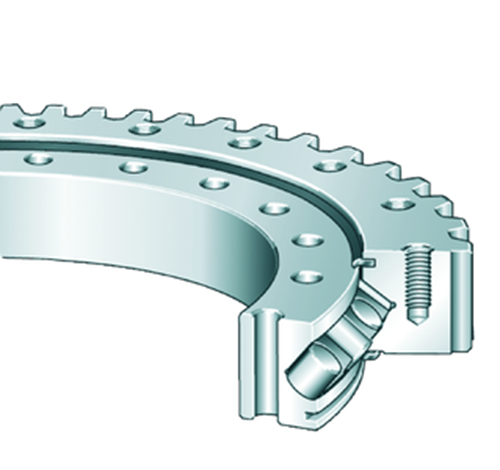

INA XSA140544-N轴承属于交叉滚子轴承，标准系列14，外齿轮齿，两侧带唇形密封件。
前缀列表：【XSA：带外齿的交叉滚子回转支承轴承，两侧带唇式密封，内圈安装孔为通孔，外圈安装孔带螺纹】。后缀列表：【-N：轴承套圈带标准齿轮齿】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
X
S
A
1
4
0
5
4
4
-
N
XSA：带外齿的交叉滚子回转支承轴承，两侧带唇式密封，内圈安装孔为通孔，外圈安装孔带螺纹
140544：与轴承尺寸有关的基本代号
-N：轴承套圈带标准齿轮齿
XSA：
带外齿的交叉滚子回转支承轴承，两侧带唇式密封，内圈安装孔为通孔，外圈安装孔带螺纹
140544：
与轴承尺寸有关的基本代号
-N：
轴承套圈带标准齿轮齿
| 主要尺寸&性能数据 | ||
| diZT | 474 mm | 定心内圈直径 |
| IT7 | 定心内圈直径公差 | |
| t | 10 mm | 定心内圈长度 |
| Da | 640.3 mm | 外径 |
| Di ZT | 547 mm | 定心外圈直径 |
| IT7 mm | 定心外圈直径公差 | |
| T | 4.5 mm | 定心外圈长度 |
| H | 56 mm | 高度 |
| 44.1 kg | 重量 | |
| 尺寸参数 | ||
| ha | 44.5 mm | 带外圈 |
| La | 585 mm | 外圈固定孔节圆直径 |
| na | 28 | 外圈固定孔数 |
| b | 44.5 mm | 齿轮宽度 |
| m | 6 mm | 齿轮模数 |
| z | 105 | 齿数 |
| d | 630 mm | 齿轮节圆直径 |
| Fz norm | 21,300 N | 最大齿力齿根疲劳强度（冲击系数为1.2时） |
| Fz max | 31,500 N | 防止断裂的最大齿力（冲击系数为1.35时） |
| da | 543 mm | 内圈外径 |
| 0 mm | 内圈外径上公差 | |
| -0.5 mm | 内圈外径下公差 | |
| h | 44.5 mm | 单个环的高度 |
| dB | 14 mm | 固定孔 |
| Li | 498 mm | 内圈固定孔节圆直径 |
| ni | 32 | 内圈固定孔数 |
| M12 | 胎面固定孔 | |
| tG | 20 mm | 油接头螺纹深度 |
| 0.04 mm | 旋转精度 A（与滚道有关） | |
| 0.04 mm | 旋转精度 B（与滚道有关） | |
| 0.07 mm | 旋转精度 C（与滚道有关） | |
| 0.06 mm | 旋转精度 D（与滚道有关） | |
| 工作温度 | ||
| Tmin | -25 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 231,000 N | 基本额定动载荷，轴向 |
| C0a | 700,000 N | 基本额定静载荷，轴向 |
| Cr | 164,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 345,000 N | 径向额定静载荷（仅适用于径向载荷） |
| VSPmax | 0.03 mm | 最大轴承预紧 |
| VSPmin | 0.01 mm | 最小轴承预紧 |
| Fr zul | 106,000 N | 螺钉的最大径向摩擦锁定 |
| 传动装置 | N | 轴承环上带标准齿轮齿 |
