INA TKVD25-W-G3-1255-20/35轴承尺寸、参数、图纸、互换、价格
INA TKVD25-W-G3-1255-20/35轴承
更新日期：2025-03-17 21:07:14
市场价：￥730.8元
销售价：电话咨询
库存：2套
INA TKVD25-W-G3-1255-20/35轴承属于四列线性循环滚珠轴承导轨和导轨组件 KUVE..-W 系列，宽导轨。
前缀列表：【TKVD：四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）】。后缀列表：【-W：加宽型滑块】【-G3：精度等级 G3级】【-1255：导轨长1255mm】【-20/35：左端距20mm，右端距35mm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
K
V
D
2
5
-
W
-
G
3
-
1
2
5
5
-
2
0
/
3
5
TKVD：四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）
25：导轨大小：25 mm
-W：加宽型滑块
-G3：精度等级 G3级
-1255：导轨长1255mm
-20/35：左端距20mm，右端距35mm
TKVD：
四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）
25：
导轨大小：25 mm
-W：
加宽型滑块
-G3：
精度等级 G3级
-1255：
导轨长1255mm
-20/35：
左端距20mm，右端距35mm

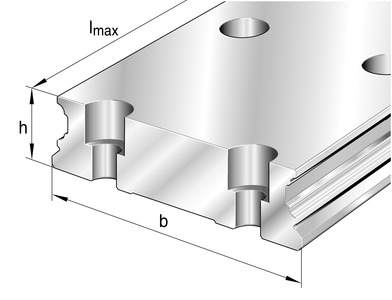

| 主要尺寸&性能数据 | ||
| h | 18.7 mm | 高度 |
| b | 69 mm | 宽度 |
| Tol b | -0.005 mm | 上公差 |
| Tol b | -0.035 mm | 下公差 |
| 9.4 kg/m | 重量 | |

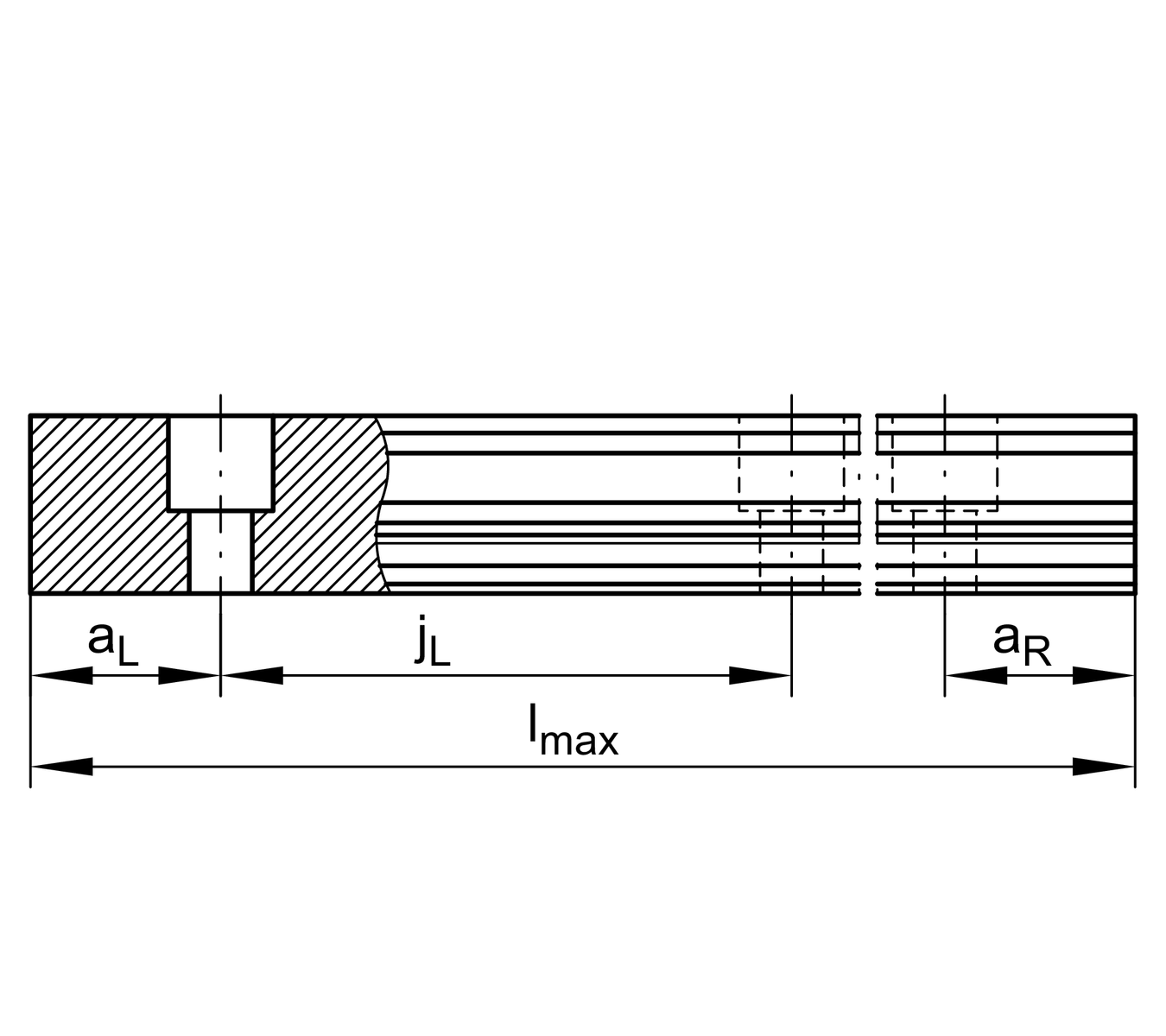

| 尺寸参数 | ||
| lmax | 6,000 mm | 单件导轨最大长度 |
| aL max | 71 mm | 距离 |
| aL min | 20 mm | 距离 |
| aR max | 71 mm | 距离 |
| aR min | 20 mm | 距离 |
| jL | 80 mm | 增量 |
| jB | 40 mm | 增量 |
| a5 | 14.5 mm | 距离 |
| h1 | 8.2 mm | 长度 |
| Tol h1 | 0.5 mm | 上公差 |
| Tol h1 | -0.5 mm | 下公差 |
| 安装参数 | ||
| K1 | M6 | 螺纹 |
| K1 MA | 17 Nm | 拧紧力矩 |
| d1 | 6.8 mm | 内径 |
| 附加附件 | ||
| KWVE25-W... | 可用托架 | |
| KUVE25-W... | 可用线性系统 | |
| 尺码代码 | 25 | |
| 长度 | ~6000 | |
| 导轨设计 | W | 广泛执行 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA TKVD25-W-G3轴承，货期2-3周 | ￥2265.48元 | - | 15 |
