INA TKVD20-U-G3-L6000轴承尺寸、参数、图纸、互换、价格
INA TKVD20-U-G3-L6000轴承
更新日期：2025-03-17 21:06:38
市场价：￥13467.9元
销售价：电话咨询
库存：26套
INA TKVD20-U-G3-L6000轴承属于直线滚珠轴承单元和四排直线循环滚珠导向系统的导轨，从下方螺钉安装。
前缀列表：【TKVD：四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）】。后缀列表：【-U：螺栓从导轨下侧安装】【-G3：精度等级 G3级】【-L6000：导轨长6000mm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
K
V
D
2
0
-
U
-
G
3
-
L
6
0
0
0
TKVD：四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）
20：导轨大小：20 mm
-U：螺栓从导轨下侧安装
-G3：精度等级 G3级
-L6000：导轨长6000mm
TKVD：
四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）
20：
导轨大小：20 mm
-U：
螺栓从导轨下侧安装
-G3：
精度等级 G3级
-L6000：
导轨长6000mm

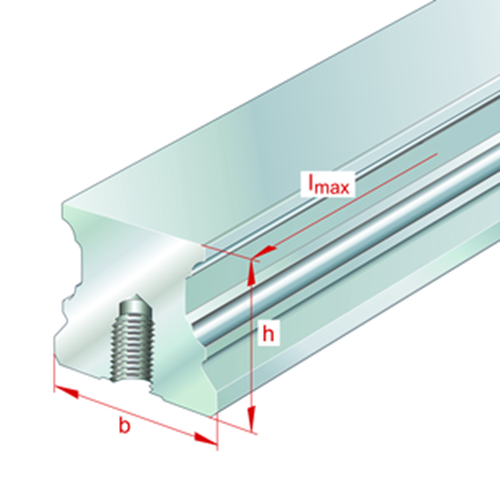

| 主要尺寸&性能数据 | ||
| h | 17 mm | 高度 |
| b | 20 mm | 宽度 |
| Tol b | -0.005 mm | 上公差 |
| Tol b | -0.035 mm | 下公差 |
| 2.2 kg/m | 重量 | |
| 尺寸参数 | ||
| lmax | 6,000 mm | 单件导轨最大长度 |
| aL max | 53 mm | 距离 |
| aL min | 20 mm | 距离 |
| aR max | 53 mm | 距离 |
| aR min | 20 mm | 距离 |
| jL | 60 mm | 增量 |
| t7 | 8 mm | 螺纹长度 |
| 安装参数 | ||
| G1 | M6 | 螺纹 |
| G1 MA | 17 Nm | 拧紧力矩 |
| 附加附件 | ||
| KWVE20-B | 可用托架 | |
| KUVE20-B | 可用线性系统 | |
| 尺码代码 | 20 | |
| 长度 | ~6000 |
