INA TCJ60-XL-N轴承尺寸、参数、图纸、互换、价格
INA TCJ60-XL-N轴承
更新日期：2025-03-17 19:09:56
市场价：￥1352.1元
销售价：电话咨询
库存：2套

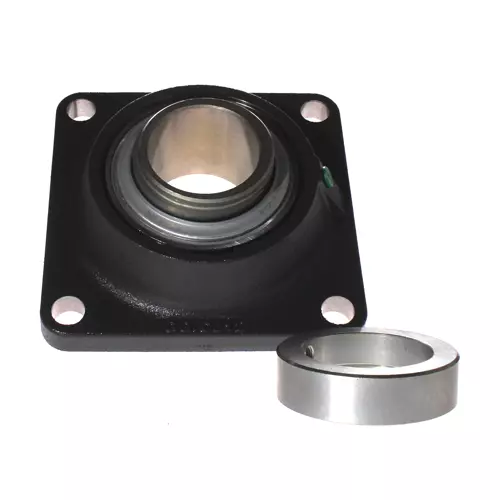

INA TCJ60-XL-N轴承属于四螺栓法兰安装轴承座单元 TCJ 系列，铸铁材质，带偏心锁环、T型密封。
前缀列表：【T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元】【CJ：四螺栓方形法兰式轴承座】。后缀列表：【-XL：X-life 长寿命轴承标记】【-N：带端盖安装凹槽的铸铁轴承座】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
C
J
6
0
-
X
L
-
N
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
CJ：四螺栓方形法兰式轴承座
60：内径代号，内径：60 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
CJ：
四螺栓方形法兰式轴承座
60：
内径代号，内径：60 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| L | 175 mm | 法兰宽度 |
| U | 80.9 mm | 单元总高度 |
| Cr | 56,000 N | 径向额定动载荷 |
| C0r | 36,000 N | 径向额定静载荷 |
| Cur | 1,870 N | 径向极限疲劳载荷 |
| 4.25 kg | 重量 | |
| 尺寸参数 | ||
| A | 47.5 mm | 外壳高度 |
| A1 | 16 mm | 法兰厚度 |
| A2 | 34 mm | 滚道距离 |
| V | 150 mm | 壳体肩部直径 |
| Q | Rp1/8 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 143 mm | 固定孔距 |
| N | 18 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJ12 | 外壳 | |
| GE60-XL-KTT-B | 轴承型号 | |
| KASK12 | 保护帽 | |
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA TCJ60-N轴承，货期3-4周 | ￥1387.36元 | - | 3 |
