INA SL182228-TB轴承尺寸、参数、图纸、互换、价格

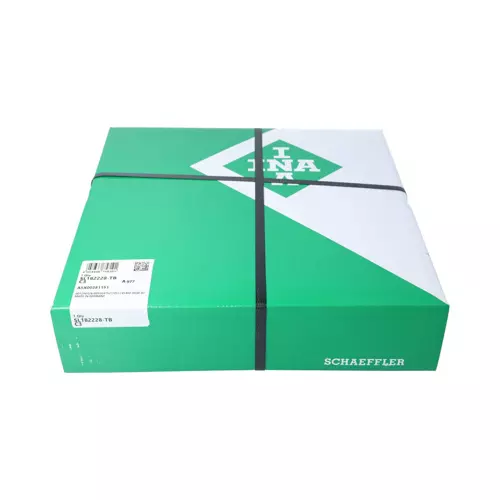

INA SL182228-TB轴承
更新日期：2025-02-28 17:15:20
市场价：￥5235.5元
销售价：电话咨询
库存：7套
INA SL182228-TB轴承属于圆柱滚子轴承 L1822..-A 系列，满装圆柱滚子，单列，半定位轴承，外圈单挡边，内圈双挡边，SL18 型。
前缀列表：【SL：满装圆柱滚子轴承】。后缀列表：【-TB：TB 型滚子，承载能力提升】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
L
1
8
2
2
2
8
-
T
B
SL：满装圆柱滚子轴承
18：内部系列：18系列
22：尺寸系列：22系列
28：内径：140 mm
-TB：TB 型滚子，承载能力提升
SL：
满装圆柱滚子轴承
18：
内部系列：18系列
22：
尺寸系列：22系列
28：
内径：140 mm
-TB：
TB 型滚子，承载能力提升
| 主要尺寸&性能数据 | ||
| d | 140 mm | 内径 |
| D | 250 mm | 外径 |
| B | 68 mm | 宽度 |
| Cr | 720,000 N | 径向额定动载荷 |
| C0r | 1,000,000 N | 径向额定静载荷 |
| Cur | 134,000 N | 径向极限疲劳载荷 |
| nG | 1,660 1/min | 极限转速 |
| nϑr | 1,230 1/min | 参考转速 |
| 14.47 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| s | 5 mm | 轴向位移 |
| d1 | 173.5 mm | 内圈最大挡边直径 |
| D1 min | 211.1 mm | 外圈最小挡边直径 |
| E | 222.6 mm | 外圈滚道直径 |
| 安装参数 | ||
| da min | 173.5 mm | 轴肩最小直径 |
| dc min | 173.5 mm | 最小轴肩 |
| Da max | 211 mm | 壳肩最大直径 |
| De min | 222.5 mm | 最小壳体肩部直径 |
| ra max | 3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 设计 | A | A 型 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA SL182228-TB-C3轴承 | ￥5818.56元 | - | 2 |
| INA SL182228-TB-BR-C3轴承，货期1-3周 | ￥13214.72元 | - | 335 |
