INA SL045024-D-PP-C3轴承尺寸、参数、图纸、互换、价格
INA SL045024-D-PP-C3轴承
更新日期：2025-02-28 16:02:13
市场价：￥3101.6元
销售价：电话咨询
库存：7套

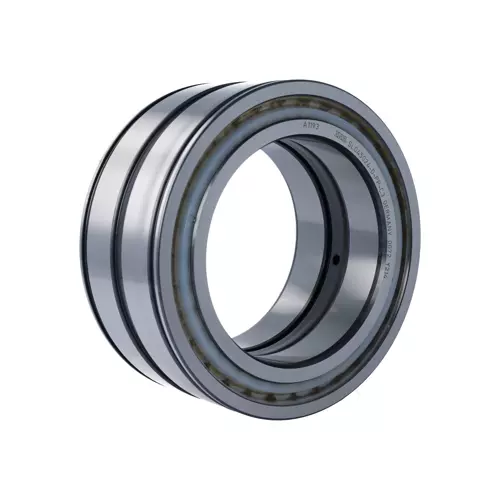

INA SL045024-D-PP-C3轴承属于圆柱滚子轴承 L04..-D-PP 系列，满装圆柱滚子，双列，定位轴承，外圈带中心挡圈，内圈带三挡边，SL04 型。
前缀列表：【SL：满装圆柱滚子轴承】。后缀列表：【-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘】【-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
L
0
4
5
0
2
4
-
D
-
P
P
-
C
3
SL：满装圆柱滚子轴承
04：内部系列：04系列
50：尺寸系列：50系列
24：内径：120 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封
-C3：C3 游隙（大于 CN 游隙）
SL：
满装圆柱滚子轴承
04：
内部系列：04系列
50：
尺寸系列：50系列
24：
内径：120 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-PP：
两侧有塑料平垫圈和成型密封唇，形成三级密封
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| D | 180 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 410,000 N | 径向额定动载荷 |
| C0r | 740,000 N | 径向额定静载荷 |
| Cur | 101,000 N | 径向极限疲劳载荷 |
| nG Grease | 1,090 1/min | 极限转速-脂润滑 |
| 6.697 kg | 重量 | |
| 尺寸参数 | ||
| C | 79 mm | 外圈宽度 |
| C1 | 71.2 mm | 环槽距离 |
| D1 | 176 mm | 沟槽直径 |
| m | 4.2 mm | 沟槽宽度 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| t | 1.8 mm | 倒角宽度 |
| X | 64 mm | 滚子间距离 |
| 安装参数 | ||
| Ca1 | 65 mm | 卡环扳手的安装尺寸（不包括在交货内）公差: 0/-0,2 |
| Ca2 | 63 mm | 固定环的安装尺寸符合DIN 471（不包括在交货内） Tol: 0/-0,2 |
| d1 | 141 mm | 内圈挡边直径 |
| d2 | 153 mm | 密封直径（挡边） |
| d3 | 196 mm | 卡环扳手外径 |
| d1 min | 141.5 mm | 轴肩最小直径 |
| ra max | 0.6 mm | 最大凹槽半径 |
| 30 ° | 倒角角度 | |
| -0.2 mm | 卡环下距离公差 | |
| -0.2 mm | 扣环下距离公差 | |
| 0 mm | 卡环上距离公差 | |
| 0 mm | 扣环上距离公差 | |
| 0 mm | 环槽下距离公差 | |
| 0.2 mm | 环槽上距离公差 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 设计 | D | 新的外轮廓 |
| 密封 | PP | 双面带接触式密封件 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA SL045024-PP轴承 | ￥2471.96元 | - | 1 |
| INA SL045024-D-PP轴承 | ￥3412.72元 | - | 62 |
