INA SL045006轴承尺寸、参数、图纸、互换、价格
INA SL045006轴承
更新日期：2025-02-28 14:32:33
市场价：￥563.17元
销售价：电话咨询
库存：12套

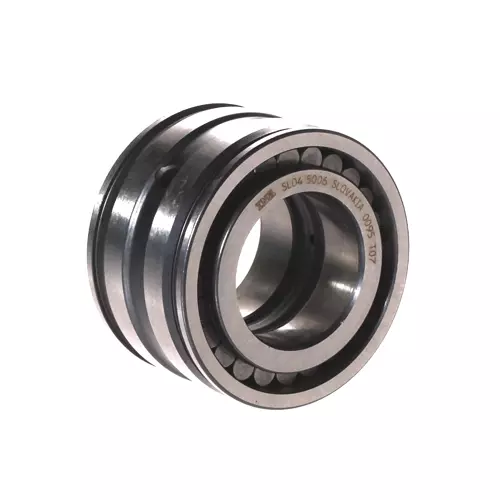

INA SL045006轴承属于圆柱滚子轴承 L04 系列，满装圆柱滚子，双列，定位轴承，外圈带中心挡圈，内圈带三挡边，SL04 型。
前缀列表：【SL：满装圆柱滚子轴承】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
L
0
4
5
0
0
6
SL：满装圆柱滚子轴承
04：内部系列：04系列
50：尺寸系列：50系列
06：内径：30 mm
SL：
满装圆柱滚子轴承
04：
内部系列：04系列
50：
尺寸系列：50系列
06：
内径：30 mm
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 55 mm | 外径 |
| B | 34 mm | 宽度 |
| Cr | 50,000 N | 径向额定动载荷 |
| C0r | 67,000 N | 径向额定静载荷 |
| Cur | 9,700 N | 径向极限疲劳载荷 |
| nG Grease | 4,100 1/min | 极限转速-脂润滑 |
| 369.2 g | 重量 | |
| 尺寸参数 | ||
| C | 33 mm | 外圈宽度 |
| C1 | 28.2 mm | 环槽距离 |
| D1 | 52.8 mm | 沟槽直径 |
| m | 2.1 mm | 沟槽宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| t | 0.5 mm | 倒角宽度 |
| X | 25.5 mm | 滚子间距离 |
| 安装参数 | ||
| Ca1 | 25 mm | 卡环扳手的安装尺寸（不包括在交货内）公差: 0/-0,2 |
| Ca2 | 24 mm | 固定环的安装尺寸符合DIN 471（不包括在交货内） Tol: 0/-0,2 |
| d1 | 41 mm | 内圈挡边直径 |
| d2 | 44 mm | 密封直径（挡边） |
| d3 | 60 mm | 卡环扳手外径 |
| d1 min | 41 mm | 轴肩最小直径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 30 ° | 倒角角度 | |
| -0.2 mm | 卡环下距离公差 | |
| -0.2 mm | 扣环下距离公差 | |
| 0 mm | 卡环上距离公差 | |
| 0 mm | 扣环上距离公差 | |
| 0 mm | 环槽下距离公差 | |
| 0.2 mm | 环槽上距离公差 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA SL045006 -C3轴承 | ￥600.88元 | - | 6 |
