INA RWU45E-L-G2-V3轴承尺寸、参数、图纸、互换、价格
INA RWU45E-L-G2-V3轴承
更新日期：2025-03-17 20:00:22
市场价：￥1242.36元
销售价：电话咨询
库存：10套

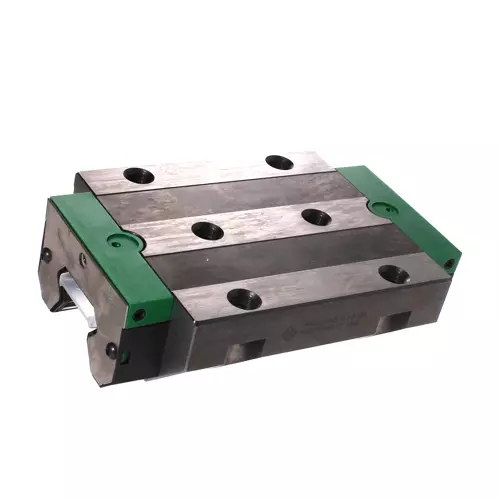

INA RWU45E-L-G2-V3轴承属于用于线性循环滚子轴承和导轨组件的带全套循环滚子系统的长托架，使用润滑油或润滑脂润滑。
前缀列表：【RWU：四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）】。后缀列表：【E：系统版本E，扩展设计，滑块无螺纹】【-L：加长型滑块】【-G2：精度等级 G2级】【-V3：预压等级 V3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
W
U
4
5
E
-
L
-
G
2
-
V
3
RWU：四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
45：导轨大小：45 mm
E：系统版本E，扩展设计，滑块无螺纹
-L：加长型滑块
-G2：精度等级 G2级
-V3：预压等级 V3级
RWU：
四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
45：
导轨大小：45 mm
E：
系统版本E，扩展设计，滑块无螺纹
-L：
加长型滑块
-G2：
精度等级 G2级
-V3：
预压等级 V3级
| 主要尺寸&性能数据 | ||
| H | 60 mm | 系统高度 |
| B | 120 mm | 托架宽度 |
| L | 178.3 mm | 托架全长 |
| C | 114,000 N | 额定动载荷 |
| C | 285,000 N | 额定动载荷 |
| M0x | 2,503 Nm | 轴静态力矩额定值 X |
| M0y | 7,263 Nm | 轴静态力矩额定值 Y |
| M0Z | 6,536 Nm | 轴静态力矩额定值 Z |
| 4.126 kg | 重量 | |
| 安装参数 | ||
| A1 | 37.5 mm | |
| JB | 100 mm | |
| b | 45 mm | 宽轨 |
| A2 | 10 mm | |
| L1 | 136.6 mm | |
| LS | 2.2 mm | |
| JL | 80 mm | |
| JLZ | 60 mm | |
| H1 | 8.5 mm | |
| H4 | 26 mm | |
| H5 | 8 mm | |
| T5 | 15 mm | |
| T6 | 13.2 mm | |
| G2 | M12 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 83 Nm | 最大拧紧力矩 |
| K3 | M10 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 83 Nm | 最大拧紧力矩 |
| K6 | M10 | 固定螺钉（DIN 7984-8.8） |
| K6 MA | 48 Nm | 最大拧紧力矩 |
| D2 | 10.6 mm | 孔径 |
| A3 | 6.6 mm | 润滑接头 |
| N3 | M6 | 润滑接头 |
| t N3 | 6 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 6.6 mm | 润滑接头 |
| N4 | 6 | 润滑接头 |
| t N4 | 6 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 43.2 mm | 润滑接头 |
| N2 | 6 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 31.9 mm | 润滑接头 |
| GS | M4x4 | |
| O | 10x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
| 附加附件 | ||
| VMKB_065 | RWU | 材料名称 |
| 尺码代码 | 45 | |
| 版本 | E | 版本 |
| 托架设计 | L | 长托架 |
