INA RUS38134-KS-GR3/H-10-15轴承尺寸、参数、图纸、互换、价格
INA RUS38134-KS-GR3/H-10-15轴承
更新日期：2025-03-17 21:37:27
市场价：￥3775.8元
销售价：电话咨询
库存：32套

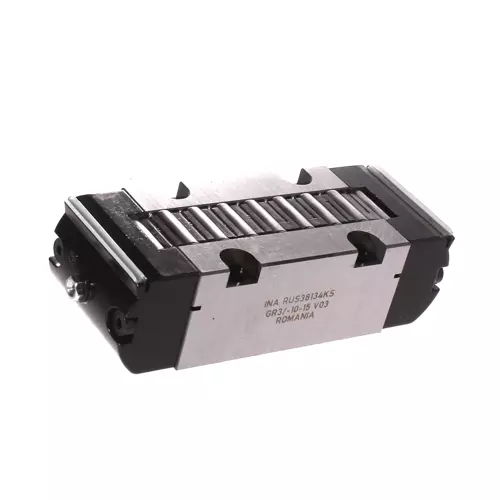

INA RUS38134-KS-GR3/H-10-15轴承属于带间隔元件的直线滚子轴承 RUS.. 系列，带有端面润滑接头。
前缀列表：【RUS：直线滚子循环滑块轴承】。后缀列表：【-KS：带调整楔形块 VUS】【-GR3：未知代号】【/H-10-15：公差或者游隙范围 -10-15 μm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
U
S
3
8
1
3
4
-
K
S
-
G
R
3
/
H
-
1
0
-
1
5
RUS：直线滚子循环滑块轴承
38134：与轴承尺寸有关的基本代号
-KS：带调整楔形块 VUS
-GR3：未知代号
/H-10-15：公差或者游隙范围 -10-15 μm
RUS：
直线滚子循环滑块轴承
38134：
与轴承尺寸有关的基本代号
-KS：
带调整楔形块 VUS
-GR3：
未知代号
/H-10-15：
公差或者游隙范围 -10-15 μm
| 主要尺寸&性能数据 | ||
| Ltot | 142.05 mm | 总长度 |
| B | 52 mm | 宽度 |
| H | 38 mm | 高度 |
| C | 179,000 N | 基本额定动载荷 |
| C | 133,000 N | 基本额定静载荷 |
| 1.58 kg | 重量 | |
| 安装参数 | ||
| L1 | 84.7 mm | 安装尺寸 |
| JB | 41 mm | 安装尺寸 |
| JL | 51 mm | 安装尺寸 |
| H1 | 0.2 mm | |
| L4 | 100 mm | 最小支撑长度 |
| LW | 20 mm | |
| H4 | 31 mm | |
| T5 | 14.2 mm | |
| G1 | M8 | 顶部固定螺钉（DIN ISO 4762-12.9） |
| G1 MA | 41 Nm | 固定螺钉拧紧扭矩 |
| K3 | M6 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA max | 17 Nm | 固定螺钉拧紧扭矩 |
| D2 | 6.9 mm | |
| LS | 136.1 mm | |
| A4 | 19.3 mm | |
| M6 | 润滑接头DIN3405-A | |
| 6 mm | ||
| 相关产品 | ||
| VUS38134-A | 调整钩头 | |
| UG12553, UGN12553-A, UZ12553, UZN12553-A, UFK6412, UFB7812 | 适合的导轨 | |
| 后缀 | KS | 带端面润滑接头 |
| 尺码代码 | 38134 |
