INA RSRA15-90-L0轴承尺寸、参数、图纸、互换、价格
R
S
R
A
1
5
-
9
0
-
L
0

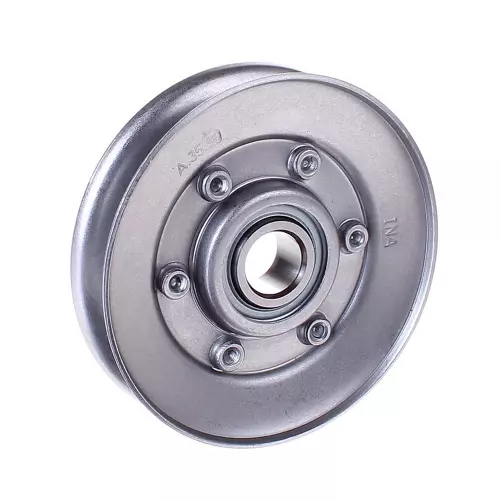

RSRA：惰轮单元，适用于V型带
15：内径代号，轴承内径：15mm
-：分隔符
90：惰轮单元外径代号，外径：90mm
-L0：未知代号
RSRA：
惰轮单元，适用于V型带
15：
内径代号，轴承内径：15mm
-：
分隔符
90：
惰轮单元外径代号，外径：90mm
-L0：
未知代号
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| d | 0.08 mm | 上公差 |
| d | -0.05 mm | 下公差 |
| D1 | 61.6 mm | 惰轮滚道直径 |
| C1 | 20 mm | 惰轮滚道宽度 |
| Cr | 7,600 N | 径向额定动载荷 |
| C0r | 3,700 N | 径向额定静载荷 |
| Cur | 193 N | 径向极限疲劳载荷 |
| 0.22 kg | 重量 | |
| 尺寸参数 | ||
| D2 | 90 mm | 惰轮外径 |
| B | 14.4 mm | 宽度 |
| BL | 12.4 mm | 惰轮滚道宽度 |
| 安装参数 | ||
| a | 32 ° | 惰轮滚道角度 |
| 8, 10,（12,5） | V形皮带尺寸 | |
| 制造说明 | 不带 | 无 |
