INA RSRA13-186-L0轴承尺寸、参数、图纸、互换、价格
R
S
R
A
1
3
-
1
8
6
-
L
0

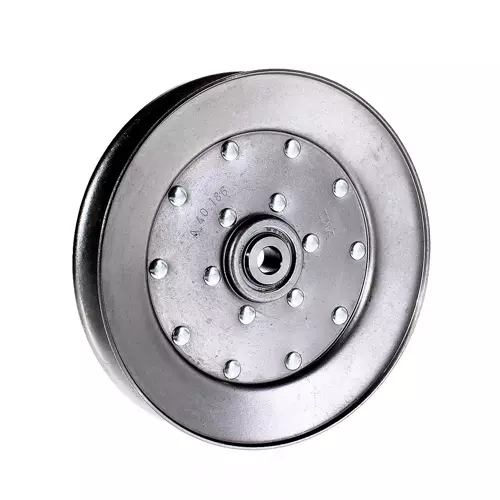

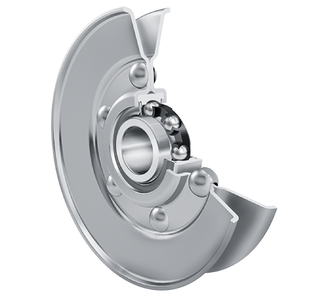

RSRA：惰轮单元，适用于V型带
13：内径代号，轴承内径：13mm
-：分隔符
186：惰轮单元外径代号，外径：186mm
-L0：未知代号
RSRA：
惰轮单元，适用于V型带
13：
内径代号，轴承内径：13mm
-：
分隔符
186：
惰轮单元外径代号，外径：186mm
-L0：
未知代号

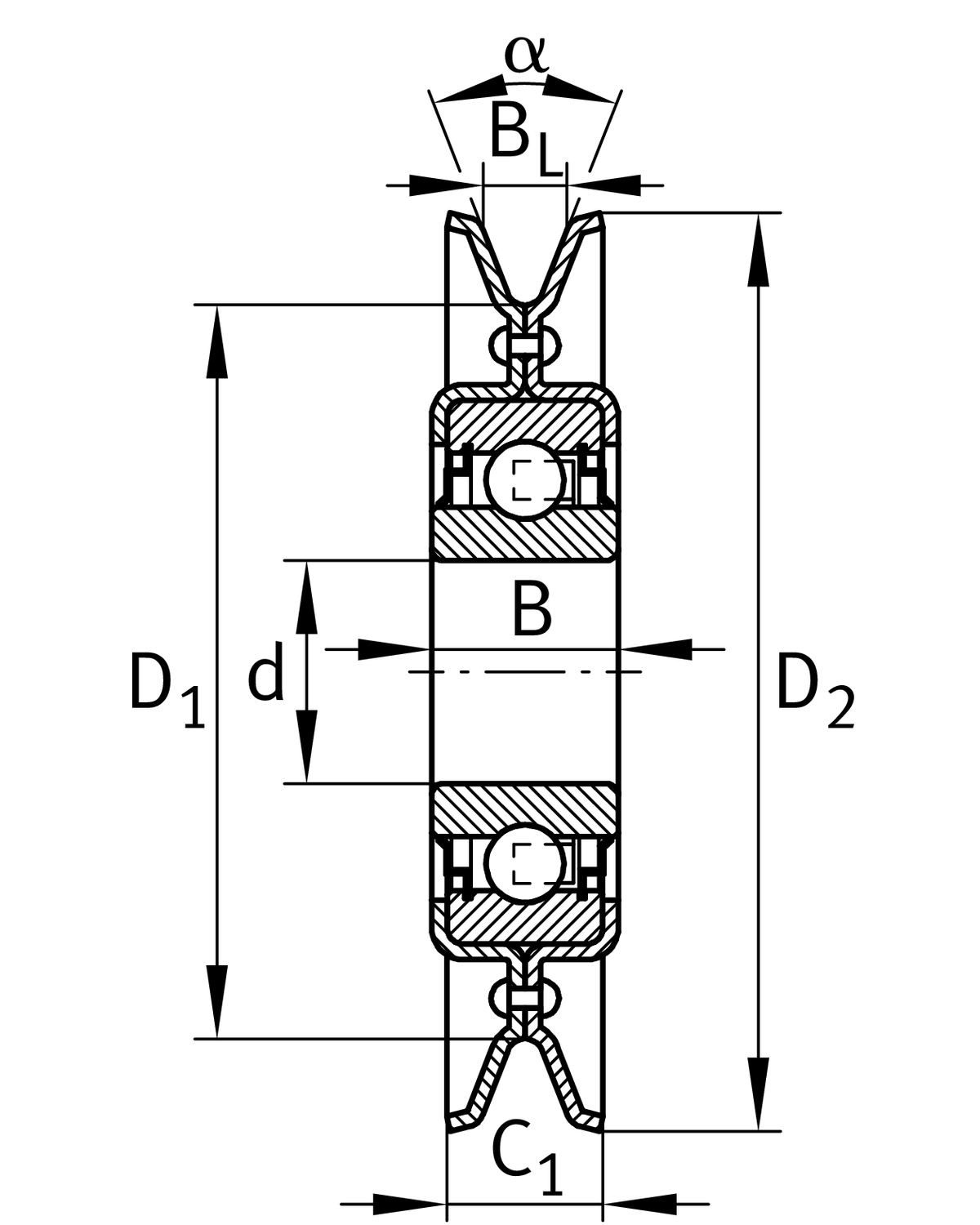

| 主要尺寸&性能数据 | ||
| d | 13 mm | 内径 |
| d | 0.08 mm | 上公差 |
| d | -0.05 mm | 下公差 |
| D1 | 130.8 mm | 惰轮滚道直径 |
| C1 | 32 mm | 惰轮滚道宽度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 248 N | 径向极限疲劳载荷 |
| 1.15 kg | 重量 | |
| 尺寸参数 | ||
| D2 | 186 mm | 惰轮外径 |
| B | 18.3 mm | 宽度 |
| BL | 22.1 mm | 惰轮滚道宽度 |
| 安装参数 | ||
| a | 32 ° | 惰轮滚道角度 |
| 13, 17, 20, 22 | V形皮带尺寸 | |
| 制造说明 | 不带 | 无 |
