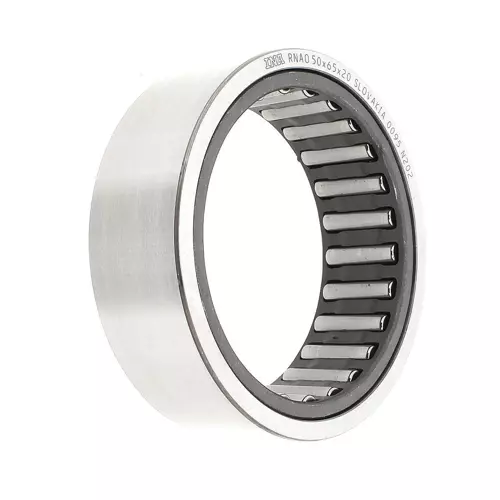

INA RNAO50X65X20轴承尺寸、参数、图纸、互换、价格
R
N
A
O
5
0
X
6
5
X
2
0
R：无内圈
NAO：无引导档边型滚针轴承
50：内径代号，参考内径：50 mm
X：分隔符
65：外径代号，参考外径：65 mm
X：分隔符
20：宽度代号，参考宽度：20 mm
R：
无内圈
NAO：
无引导档边型滚针轴承
50：
内径代号，参考内径：50 mm
X：
分隔符
65：
外径代号，参考外径：65 mm
X：
分隔符
20：
宽度代号，参考宽度：20 mm
| 主要尺寸&性能数据 | ||
| Fw | 50 mm | 下滚子直径 |
| D | 65 mm | 外径 |
| C | 20 mm | 外圈宽度 |
| Cr | 35,500 N | 径向额定动载荷 |
| C0r | 62,000 N | 径向额定静载荷 |
| Cur | 8,900 N | 径向极限疲劳载荷 |
| nG | 9,100 1/min | 极限转速 |
| nϑr | 5,600 1/min | 参考转速 |
| 179.4 g | 重量 | |
| 尺寸参数 | ||
| E | 58 mm | 外圈滚道直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 50.6 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 57.2 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 58.5 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
