INA RNAO17X25X13#EN轴承尺寸、参数、图纸、互换、价格
INA RNAO17X25X13#EN轴承
更新日期：2025-03-04 20:31:41
市场价：￥62元
销售价：电话咨询
库存：32套

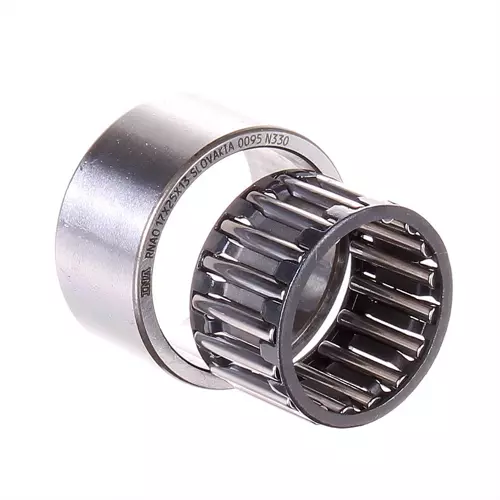

INA RNAO17X25X13#EN轴承属于滚针轴承 RNAO 系列，双列，无内圈，无挡边。
前缀列表：【R：无内圈】【NAO：无引导档边型滚针轴承】。后缀列表：【#EN：包装代码】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
N
A
O
1
7
X
2
5
X
1
3
#
E
N
R：无内圈
NAO：无引导档边型滚针轴承
17：内径代号，参考内径：17 mm
X：分隔符
25：外径代号，参考外径：25 mm
X：分隔符
13：宽度代号，参考宽度：13 mm
#EN：包装代码
R：
无内圈
NAO：
无引导档边型滚针轴承
17：
内径代号，参考内径：17 mm
X：
分隔符
25：
外径代号，参考外径：25 mm
X：
分隔符
13：
宽度代号，参考宽度：13 mm
#EN：
包装代码
| 主要尺寸&性能数据 | ||
| Fw | 17 mm | 下滚子直径 |
| D | 25 mm | 外径 |
| C | 13 mm | 外圈宽度 |
| Cr | 10,400 N | 径向额定动载荷 |
| C0r | 14,600 N | 径向额定静载荷 |
| Cur | 1,840 N | 径向极限疲劳载荷 |
| nG | 22,900 1/min | 极限转速 |
| nϑr | 15,200 1/min | 参考转速 |
| 25.9 g | 重量 | |
| 尺寸参数 | ||
| E | 21 mm | 外圈滚道直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 17.4 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 20.6 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 21.3 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
