INA RNAO12X22X12-TV轴承尺寸、参数、图纸、互换、价格

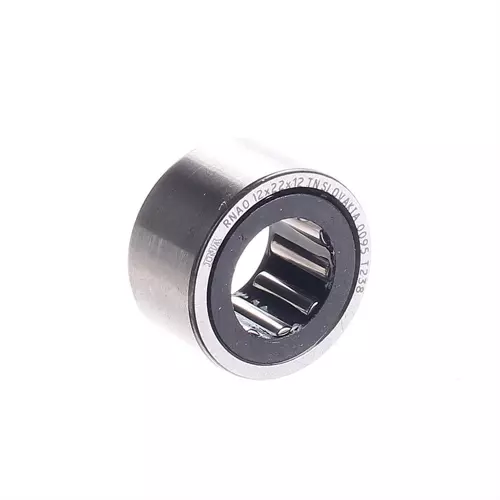

INA RNAO12X22X12-TV轴承
更新日期：2025-03-04 20:30:50
市场价：￥52.37元
销售价：电话咨询
库存：245套
INA RNAO12X22X12-TV轴承属于向心滚子轴承 RNAO..-TV 系列。
前缀列表：【R：无内圈】【NAO：无引导档边型滚针轴承】。后缀列表：【-TV：滚针引导，玻璃纤维增强尼龙66保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
N
A
O
1
2
X
2
2
X
1
2
-
T
V
R：无内圈
NAO：无引导档边型滚针轴承
12：内径代号，参考内径：12 mm
X：分隔符
22：外径代号，参考外径：22 mm
X：分隔符
12：宽度代号，参考宽度：12 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
R：
无内圈
NAO：
无引导档边型滚针轴承
12：
内径代号，参考内径：12 mm
X：
分隔符
22：
外径代号，参考外径：22 mm
X：
分隔符
12：
宽度代号，参考宽度：12 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
| 主要尺寸&性能数据 | ||
| Fw | 12 mm | 下滚子直径 |
| D | 22 mm | 外径 |
| B | 12 mm | 宽度 |
| Cr | 10,000 N | 径向额定动载荷 |
| C0r | 9,900 N | 径向额定静载荷 |
| Cur | 1,430 N | 径向极限疲劳载荷 |
| nG | 26,000 1/min | 极限转速 |
| nG Grease | 15,500 1/min | 极限转速-脂润滑 |
| nϑr | 19,700 1/min | 参考转速 |
| 17.5 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| E | 18 mm | 外圈滚道直径 |
| C | 12 mm | 外圈宽度 |
| 安装参数 | ||
| ra max | 0.3 mm | 最大凹槽半径 |
| db | 17.6 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 18.3 mm | 外圈肩径 |
| Db | 12.3 mm | 轴肩（轴向引导装置）直径/外壳 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 保持架 | TV | 聚酰胺66保持架 |
| 列数 | 1 | 单列 |
| 润滑孔 | 不带 | 不带 |
| 涂层 | 不带 | |
| 密封 | 不带 | |
| 产品特性 | 不带 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA RNAO12X22X12TN轴承，货期1-3周 | ￥104.4元 | - | 1 |
