INA RNAO10X17X10-TV-XL轴承尺寸、参数、图纸、互换、价格

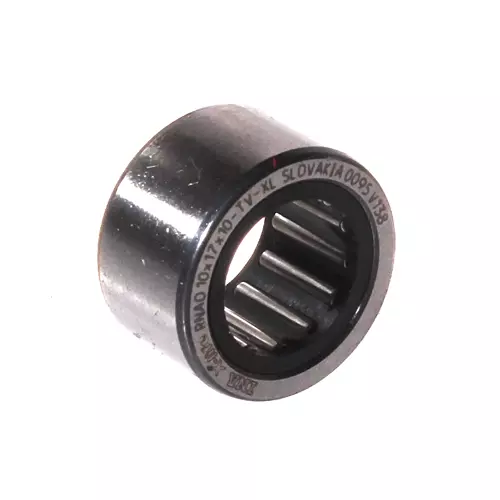

INA RNAO10X17X10-TV-XL轴承
更新日期：2025-03-04 20:30:39
市场价：￥33.62元
销售价：电话咨询
库存：602套
INA RNAO10X17X10-TV-XL轴承属于滚针轴承 RNAO 系列，无侧挡边。
前缀列表：【R：无内圈】【NAO：无引导档边型滚针轴承】。后缀列表：【-TV：滚针引导，玻璃纤维增强尼龙66保持架】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
N
A
O
1
0
X
1
7
X
1
0
-
T
V
-
X
L
R：无内圈
NAO：无引导档边型滚针轴承
10：内径代号，参考内径：10 mm
X：分隔符
17：外径代号，参考外径：17 mm
X：分隔符
10：宽度代号，参考宽度：10 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
-XL：X-life 长寿命轴承标记
R：
无内圈
NAO：
无引导档边型滚针轴承
10：
内径代号，参考内径：10 mm
X：
分隔符
17：
外径代号，参考外径：17 mm
X：
分隔符
10：
宽度代号，参考宽度：10 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| Fw | 10 mm | 下滚子直径 |
| D | 17 mm | 外径 |
| C | 10 mm | 外圈宽度 |
| Cr | 5,300 N | 径向额定动载荷 |
| C0r | 5,500 N | 径向额定静载荷 |
| Cur | 940 N | 径向极限疲劳载荷 |
| nG | 29,500 1/min | 极限转速 |
| nϑr | 28,000 1/min | 参考转速 |
| 8.8 g | 重量 | |
| 尺寸参数 | ||
| E | 13 mm | 外圈滚道直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 10.3 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 12.7 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 13.3 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 保持架 | TV | 聚酰胺66保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA RNAO10X17X10-TV轴承，货期1-3周 | ￥74.24元 | - | 3 |
