INA RALE30-XL-NPP-FA106轴承尺寸、参数、图纸、互换、价格
INA RALE30-XL-NPP-FA106轴承
更新日期：2025-02-27 19:22:06
市场价：￥111.65元
销售价：电话咨询
库存：223套

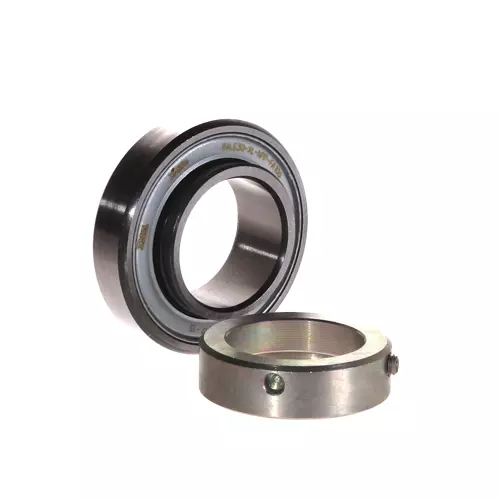

INA RALE30-XL-NPP-FA106轴承属于径向外球面轴承 RALE..-NPP 系列，圆柱外圈，通过偏心锁环定位，双面带P型密封件。
前缀列表：【RAL：通过偏心套圈固定内圈，内圈在一侧加宽】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-NPP：两侧有唇密封（P 型密封）】【-FA106：轴承经特殊噪音测试】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
A
L
E
3
0
-
X
L
-
N
P
P
-
F
A
1
0
6
RAL：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
30：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-FA106：轴承经特殊噪音测试
RAL：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
30：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-FA106：
轴承经特殊噪音测试
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 55 mm | 外径 |
| B | 18.5 mm | 宽度 |
| B1 | 26.5 mm | 锁环总宽度 |
| Cr | 13,200 N | 径向额定动载荷 |
| C0r | 8,300 N | 径向额定静载荷 |
| Cur | 430 N | 径向极限疲劳载荷 |
| 0.18 kg | 重量 | |
| 尺寸参数 | ||
| C | 13 mm | 外圈宽度 |
| S | 6.5 mm | 滚道距离 |
| d2 | 35.7 mm | 内圈挡边密封直径 |
| d3 | 42.5 mm | 外圈锁环/锁紧螺母 |
| W | 2.5 mm | 单元宽度 |
| 计算因素 | ||
| f | 14.8 | 计算因子 |
| 密封 | NPP | 双面密封 |
| 制造说明 | FA106 | 经过特殊噪声测试的轴承 |
