INA RABRB20/52-XL-FA106轴承尺寸、参数、图纸、互换、价格
INA RABRB20/52-XL-FA106轴承
更新日期：2025-02-27 18:43:04
市场价：￥185.1元
销售价：电话咨询
库存：23套

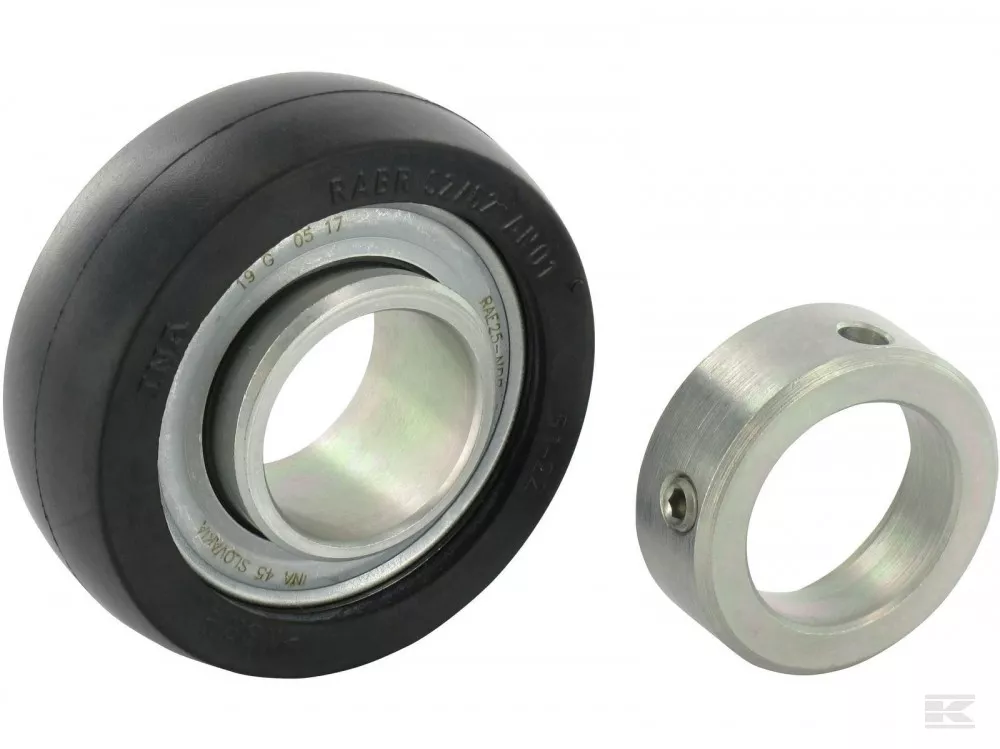

INA RABRB20/52-XL-FA106轴承属于径向外球面轴承 RABR 系列，带橡胶衬里，通过偏心锁环定位，双面带P型密封件。
前缀列表：【RABR：橡胶内衬的外表面为球面】【B：外球面球轴承 RAE..-NPP】。后缀列表：【-XL：X-life 长寿命轴承标记】【-FA106：轴承经特殊噪音测试】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
A
B
R
B
2
0
/
5
2
-
X
L
-
F
A
1
0
6
RABR：橡胶内衬的外表面为球面
B：外球面球轴承 RAE..-NPP
20/52：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-FA106：轴承经特殊噪音测试
RABR：
橡胶内衬的外表面为球面
B：
外球面球轴承 RAE..-NPP
20/52：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-FA106：
轴承经特殊噪音测试
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 52.3 mm | 外径 |
| C | 17.6 mm | 外圈宽度 |
| B2 | 32.3 mm | 总宽度 |
| B1 | 31 mm | 锁环总宽度 |
| Cr | 12,800 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 345 N | 径向极限疲劳载荷 |
| 1,160 | 承载能力（橡胶衬里） | |
| 0.2 kg | 重量 | |
| 尺寸参数 | ||
| S1 | 23.5 mm | 滚道到锁环的距离 |
| D2 | 39 mm | 橡胶衬里法兰直径 |
| d3 | 33 mm | 外圈锁环/锁紧螺母 |
| n.r. | ||
| 支撑 A | 70 ° | 硬质橡胶衬里 |
| 计算因素 | ||
| f | 13.1 | 计算因子 |
| 附加附件 | ||
| RAE20-XL-NPP-B-FA106 | 轴承型号 | |
| 制造说明 | FA106 | 经过特殊噪声测试的轴承 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA RABRB20/52-FA106轴承 | ￥193.72元 | - | 12 |
