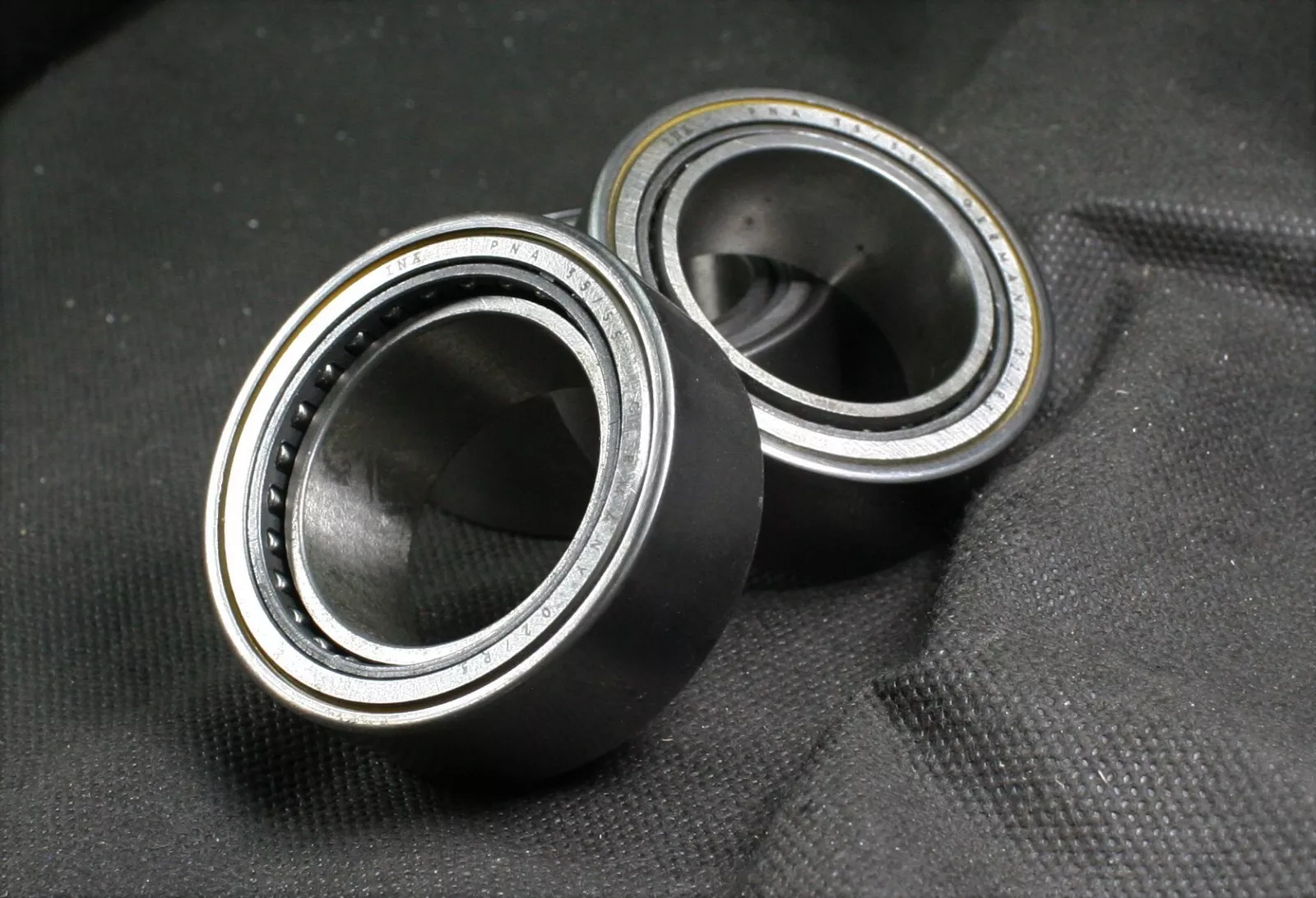

INA PNA35/55-XL轴承尺寸、参数、图纸、互换、价格
P
N
A
3
5
/
5
5
-
X
L
PNA：调心滚针轴承
35：内径代号，公称内径：35 mm
/：分隔符
55：外径代号，公称外径：55 mm
-XL：X-life 长寿命轴承标记
PNA：
调心滚针轴承
35：
内径代号，公称内径：35 mm
/：
分隔符
55：
外径代号，公称外径：55 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| D | 55 mm | 外径 |
| C | 20 mm | 外圈宽度 |
| Cr | 29,500 N | 径向额定动载荷 |
| C0r | 47,000 N | 径向额定静载荷 |
| Cur | 8,400 N | 径向极限疲劳载荷 |
| nG | 11,400 1/min | 极限转速 |
| 0.177 kg | 重量 | |
| 尺寸参数 | ||
| F | 40 mm | 内圈滚道直径 |
| B | 20 mm | 内圈宽度 |
| D1 | 50.5 mm | 外圈法兰直径 |
| rmin | 0.8 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| smin | 0.5 mm | 最小轴向位移 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
