INA PNA15/32-XL轴承尺寸、参数、图纸、互换、价格
INA PNA15/32-XL轴承
更新日期：2025-03-05 09:32:47
市场价：￥121.8元
销售价：电话咨询
库存：100套

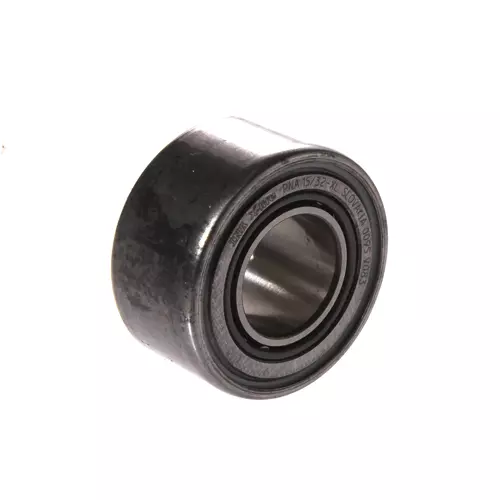

INA PNA15/32-XL轴承属于调心滚针轴承 PNA 系列，带内圈。
前缀列表：【PNA：调心滚针轴承】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
P
N
A
1
5
/
3
2
-
X
L
PNA：调心滚针轴承
15：内径代号，公称内径：15 mm
/：分隔符
32：外径代号，公称外径：32 mm
-XL：X-life 长寿命轴承标记
PNA：
调心滚针轴承
15：
内径代号，公称内径：15 mm
/：
分隔符
32：
外径代号，公称外径：32 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 32 mm | 外径 |
| C | 16 mm | 外圈宽度 |
| Cr | 14,100 N | 径向额定动载荷 |
| C0r | 16,200 N | 径向额定静载荷 |
| Cur | 3,050 N | 径向极限疲劳载荷 |
| nG | 22,100 1/min | 极限转速 |
| 61.288 g | 重量 | |
| 尺寸参数 | ||
| F | 18 mm | 内圈滚道直径 |
| B | 16 mm | 内圈宽度 |
| D1 | 27 mm | 外圈法兰直径 |
| rmin | 0.8 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| smin | 0.5 mm | 最小轴向位移 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
