INA PCJT30-XL-N#EN轴承尺寸、参数、图纸、互换、价格
INA PCJT30-XL-N#EN轴承
更新日期：2025-03-17 11:08:04
市场价：￥140.08元
销售价：电话咨询
库存：15套

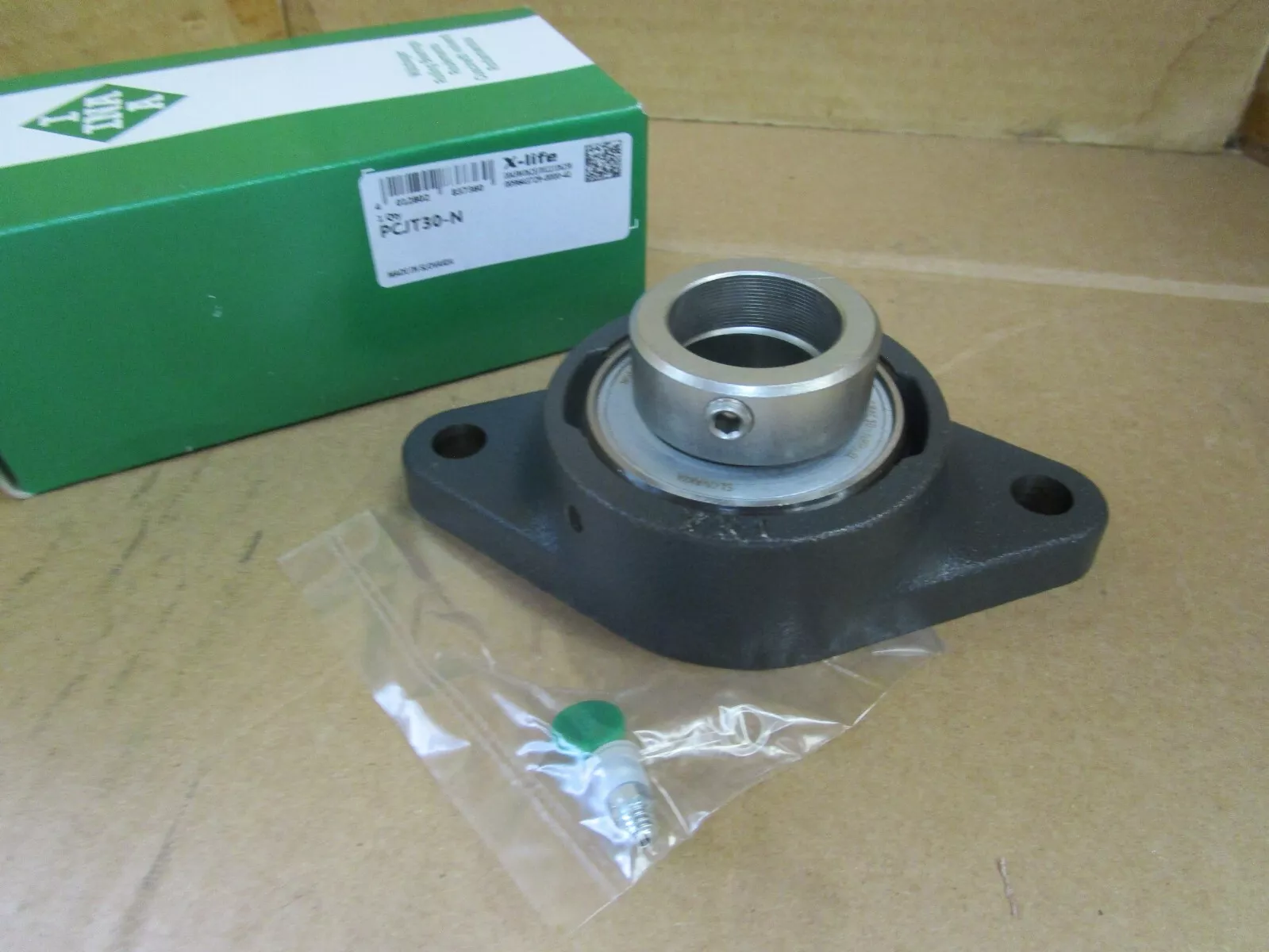

INA PCJT30-XL-N#EN轴承属于双螺栓法兰安装轴承座单元 PCJT 系列，铸铁材质，带偏心锁环、P型密封件。
前缀列表：【P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元】【CJT：双螺栓菱形法兰式轴承座】。后缀列表：【-XL：X-life 长寿命轴承标记】【-N：带端盖安装凹槽的铸铁轴承座】【#EN：包装代码】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
P
C
J
T
3
0
-
X
L
-
N
#
E
N
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
30：内径代号，内径：30 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
#EN：包装代码
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
30：
内径代号，内径：30 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
#EN：
包装代码
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 80 mm | 法兰宽度 |
| H | 142 mm | 法兰高度 |
| U | 46.8 mm | 单元总高度 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| 0.83 kg | 重量 | |
| 尺寸参数 | ||
| A | 29 mm | 外壳高度 |
| A1 | 12 mm | 法兰厚度 |
| A2 | 20 mm | 滚道距离 |
| V | 80 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 44 mm | 偏心套外径 |
| 安装参数 | ||
| J | 116.5 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT06 | 外壳 | |
| GRAE30-XL-NPP-B | 轴承型号 | |
| KASK06 | 保护帽 | |
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA PCJT30-XL-N-SSA轴承 | ￥116元 | - | 231 |
| INA PCJT30-N轴承 | ￥191.4元 | - | 1 |
