INA PB20-XL轴承尺寸、参数、图纸、互换、价格
INA PB20-XL轴承
更新日期：2025-03-15 10:50:15
市场价：￥128.34元
销售价：电话咨询
库存：23套

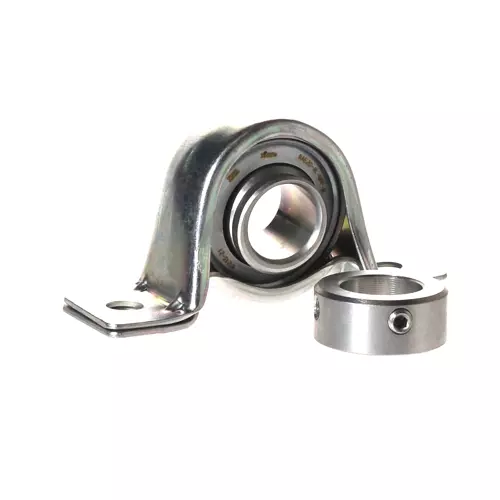

INA PB20-XL轴承属于轴承座单元 PB 系列，薄钢板外壳，带偏心锁环、外球面球轴承及P型密封件。
前缀列表：【PB：冲压钢立式轴承座 GEH..-BT 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
P
B
2
0
-
X
L
PB：冲压钢立式轴承座 GEH..-BT 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
PB：
冲压钢立式轴承座 GEH..-BT 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 98.4 mm | 总长度 |
| H2 | 50.1 mm | 高度 |
| C0r G | 1,600 N | 承载能力（外壳） |
| Cr | 13,600 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| nG Grease | 18,700 1/min | 极限转速-脂润滑 |
| 0.26 kg | 重量 | |
| 尺寸参数 | ||
| H | 25.4 mm | 轴距 |
| A | 31.8 mm | 宽度（基座） |
| A1 | 22.3 mm | 宽度（头部） |
| H1 | 3.3 mm | 高度（基座） |
| 安装参数 | ||
| J | 76 mm | 固定孔距 |
| N | 9.5 mm | 固定孔 |
| 计算因素 | ||
| f | 13.1 | 计算因子 |
| 附加附件 | ||
| GEH47-BT | 外壳 | |
| RAE20-XL-NPP-B | 轴承型号 | |
