INA NK7/10-TV-XL#E轴承尺寸、参数、图纸、互换、价格

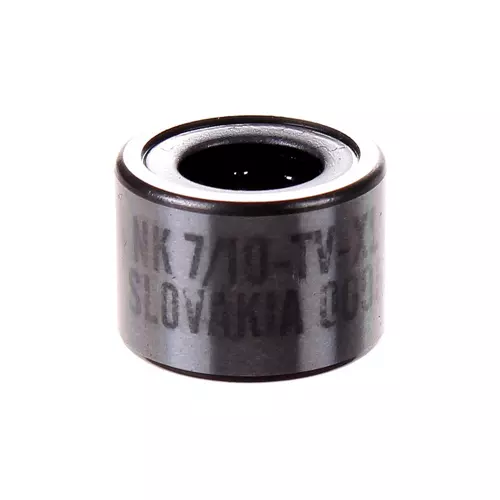

INA NK7/10-TV-XL#E轴承
更新日期：2025-03-04 10:29:16
市场价：￥27.81元
销售价：电话咨询
库存：10套
INA NK7/10-TV-XL#E轴承属于滚针轴承 NK 系列，轻型系列。
前缀列表：【NK：实体滚针轴承，无内圈】。后缀列表：【-TV：滚针引导，玻璃纤维增强尼龙66保持架】【-XL：X-life 长寿命轴承标记】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
K
7
/
1
0
-
T
V
-
X
L
#
E
NK：实体滚针轴承，无内圈
7：内径代号，公称内径：7 mm
/：分隔符
10：宽度代号，公称宽度：10 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
-XL：X-life 长寿命轴承标记
#E：单个纸盒包装
NK：
实体滚针轴承，无内圈
7：
内径代号，公称内径：7 mm
/：
分隔符
10：
宽度代号，公称宽度：10 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
-XL：
X-life 长寿命轴承标记
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| Fw | 7 mm | 下滚子直径 |
| D | 14 mm | 外径 |
| C | 10 mm | 外圈宽度 |
| Cr | 3,250 N | 径向额定动载荷 |
| C0r | 2,650 N | 径向额定静载荷 |
| Cur | 420 N | 径向极限疲劳载荷 |
| nG | 34,500 1/min | 极限转速 |
| nϑr | 43,000 1/min | 参考转速 |
| 6.75 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| GR7X14X2 | 密封圈 | |
| 润滑方式 | 不带 | |
| 保持架 | TV | 聚酰胺66保持架 |
| 保持架特征 | 标准 | |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA NK7/10-TV轴承 | ￥37.12元 | - | 200 |
| INA NK7/10TN轴承，货期1-3周 | ￥71.92元 | - | 7 |
