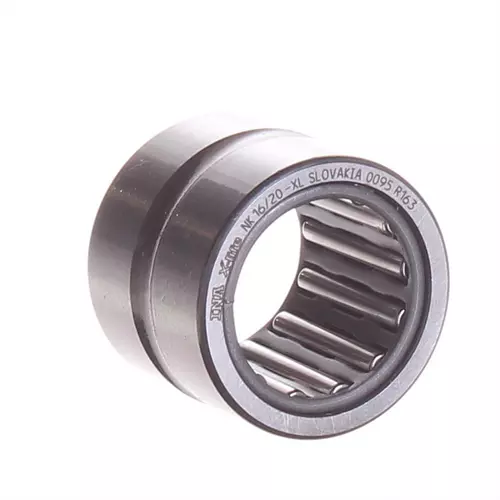

INA NK16/20-XL轴承尺寸、参数、图纸、互换、价格
N
K
1
6
/
2
0
-
X
L
NK：实体滚针轴承，无内圈
16：内径代号，公称内径：16 mm
/：分隔符
20：宽度代号，公称宽度：20 mm
-XL：X-life 长寿命轴承标记
NK：
实体滚针轴承，无内圈
16：
内径代号，公称内径：16 mm
/：
分隔符
20：
宽度代号，公称宽度：20 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| Fw | 16 mm | 下滚子直径 |
| D | 24 mm | 外径 |
| C | 20 mm | 外圈宽度 |
| Cr | 16,300 N | 径向额定动载荷 |
| C0r | 18,800 N | 径向额定静载荷 |
| Cur | 3,350 N | 径向极限疲劳载荷 |
| nG | 23,200 1/min | 极限转速 |
| nϑr | 15,900 1/min | 参考转速 |
| 27.4 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| G16X24X3 | 密封圈 | |
| SD16X24X3 | 密封圈 2 | |
| 润滑方式 | 不带 | |
| 保持架 | 标准 | 标准 |
| 保持架特征 | 标准 | |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA NK16/20轴承 | ￥48.72元 | - | 5 |
