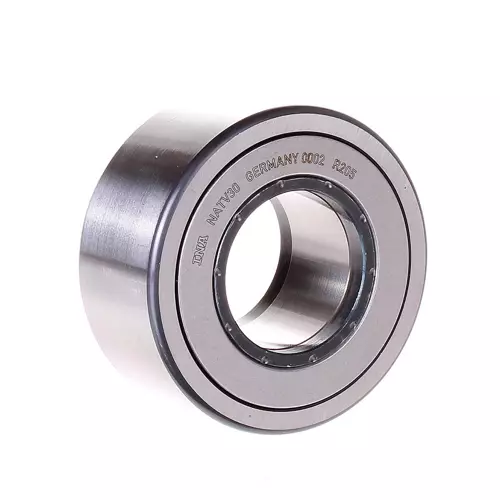

INA NATV30轴承尺寸、参数、图纸、互换、价格
N
A
T
V
3
0
NA：滚动体为滚针
TV：满装滚子滚轮轴承
30：内径代号，内径：30 mm
NA：
滚动体为滚针
TV：
满装滚子滚轮轴承
30：
内径代号，内径：30 mm
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 62 mm | 外径 |
| B | 29 mm | 轴承宽度 |
| Cr w | 30,000 N | 径向额定动载荷 |
| C0r w | 63,000 N | 径向额定静载荷 |
| Cur w | 9,000 N | 径向极限疲劳载荷 |
| nD G | 850 1/min | 永久脂润滑转速 |
| F0r per | 63,000 N | 容许静载荷，径向 |
| Fr per | 55,000 N | 外圈允许动载荷，径向 |
| 498.45 g | 重量 | |
| 尺寸参数 | ||
| C | 28 mm | 外圈宽度 |
| d2 | 51 mm | 推力垫圈外径 |
| rmin | 1 mm | 最小倒角尺寸 |
| R | 500 mm | 外圈外轮廓半径 |
| 密封 | 不带 | |
| 外圈轮廓 | R500 | 球面外圈（标准） |
