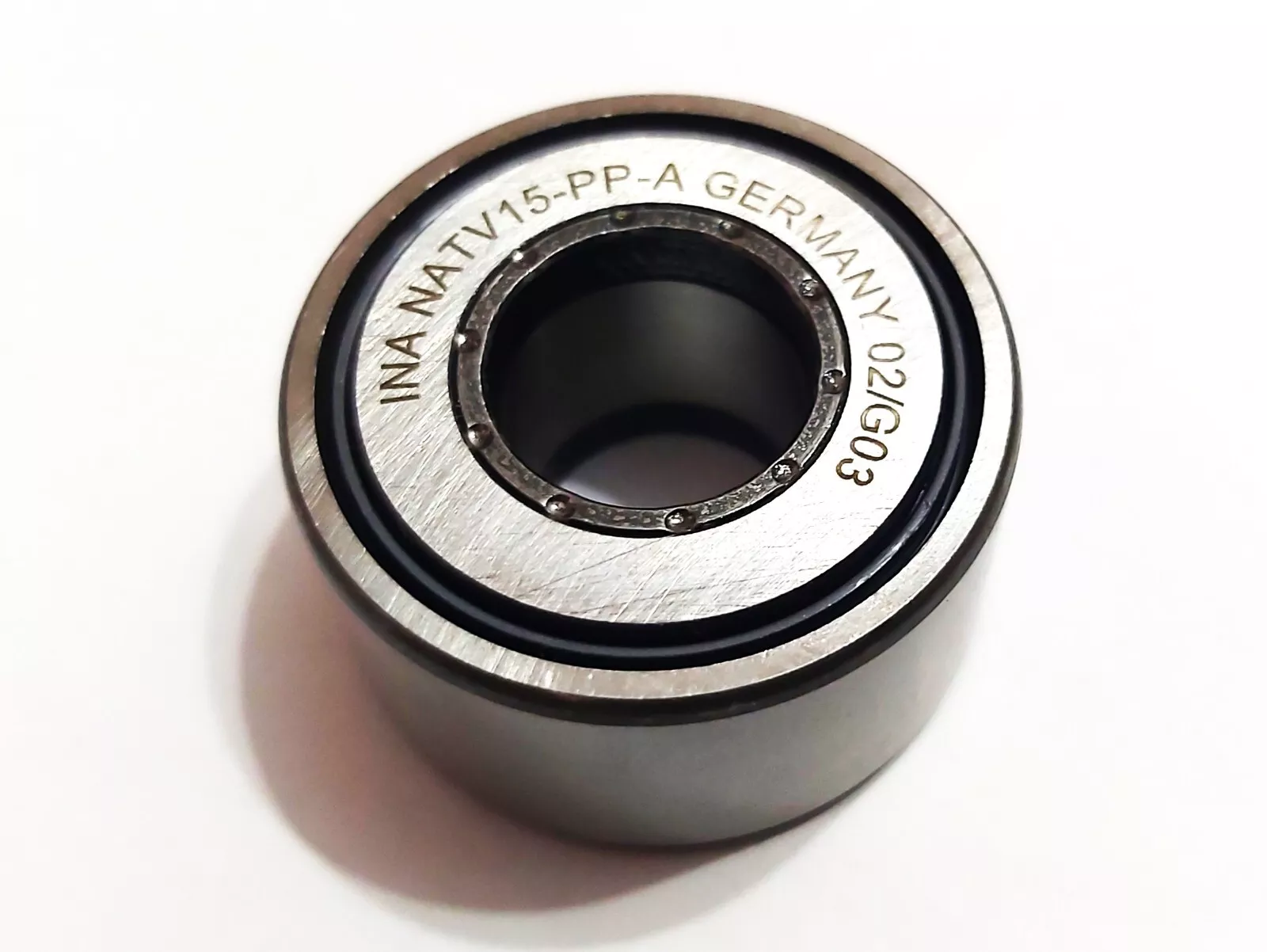

INA NATV15-PP-A轴承尺寸、参数、图纸、互换、价格
INA NATV15-PP-A轴承
更新日期：2025-03-14 16:36:01
市场价：￥94.05元
销售价：电话咨询
库存：1332套
INA NATV15-PP-A轴承属于支承滚轮轴承 NATV..-PP 系列，满装滚针组件，带轴向引导，两侧带轴向平垫圈。
前缀列表：【NA：滚动体为滚针】【TV：满装滚子滚轮轴承】。后缀列表：【-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封】【-A：改进的内部结构设计】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
A
T
V
1
5
-
P
P
-
A
NA：滚动体为滚针
TV：满装滚子滚轮轴承
15：内径代号，内径：15 mm
-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封
-A：改进的内部结构设计
NA：
滚动体为滚针
TV：
满装滚子滚轮轴承
15：
内径代号，内径：15 mm
-PP：
两侧有塑料平垫圈和成型密封唇，形成三级密封
-A：
改进的内部结构设计
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 35 mm | 外径 |
| B | 19 mm | 轴承宽度 |
| Cr w | 12,600 N | 径向额定动载荷 |
| C0r w | 23,400 N | 径向额定静载荷 |
| Cur w | 3,250 N | 径向极限疲劳载荷 |
| nD G | 1,600 1/min | 永久脂润滑转速 |
| F0r per | 23,400 N | 容许静载荷，径向 |
| Fr per | 21,500 N | 外圈允许动载荷，径向 |
| 98 g | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| d2 | 27.6 mm | 推力垫圈外径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| 密封 | PP | 两侧用塑料轴向平垫圈进行三重密封 |
| 外圈轮廓 | 优化的INA剖面 | |
| 是否带再润滑设备 | 通过内圈 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA NATV15-X-PP-A#E轴承 | ￥83.52元 | - | 163 |
| INA NATV15-PP轴承，货期2-3周 | ￥288.84元 | - | 6 |
| INA NATV15-X-PP轴承，货期2-3周 | ￥317.84元 | - | 5 |
