INA NAO30X45X26-ZW-ASR1-XL轴承尺寸、参数、图纸、互换、价格

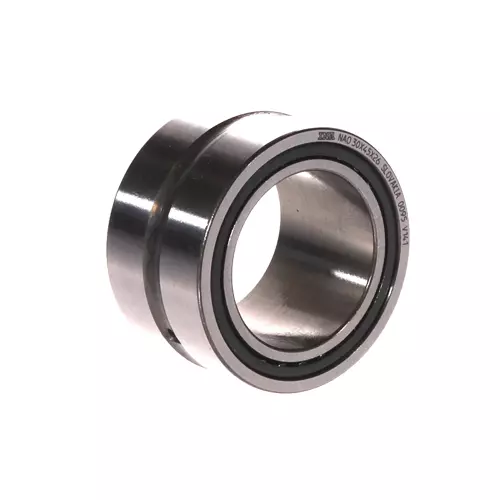

INA NAO30X45X26-ZW-ASR1-XL轴承
更新日期：2025-03-03 16:14:05
市场价：￥352.78元
销售价：电话咨询
库存：20套
INA NAO30X45X26-ZW-ASR1-XL轴承属于滚针轴承 NAO..-ZW-ASR1，无侧挡边，双列。
前缀列表：【NAO：无引导档边型滚针轴承】。后缀列表：【-ZW：双列滚针轴承】【-ASR1：外圈上有润滑槽和润滑孔】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
A
O
3
0
X
4
5
X
2
6
-
Z
W
-
A
S
R
1
-
X
L
NAO：无引导档边型滚针轴承
30：内径代号，参考内径：30 mm
X：分隔符
45：外径代号，参考外径：45 mm
X：分隔符
26：宽度代号，参考宽度：26 mm
-ZW：双列滚针轴承
-ASR1：外圈上有润滑槽和润滑孔
-XL：X-life 长寿命轴承标记
NAO：
无引导档边型滚针轴承
30：
内径代号，参考内径：30 mm
X：
分隔符
45：
外径代号，参考外径：45 mm
X：
分隔符
26：
宽度代号，参考宽度：26 mm
-ZW：
双列滚针轴承
-ASR1：
外圈上有润滑槽和润滑孔
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 45 mm | 外径 |
| B | 26 mm | 宽度 |
| Cr | 31,500 N | 径向额定动载荷 |
| C0r | 56,000 N | 径向额定静载荷 |
| Cur | 9,100 N | 径向极限疲劳载荷 |
| nG | 13,100 1/min | 极限转速 |
| nϑr | 7,200 1/min | 参考转速 |
| 0.144 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| E | 40 mm | 外圈滚道直径 |
| F | 35 mm | 内圈滚道直径 |
| s | 0.8 mm | 轴向位移 |
| 安装参数 | ||
| da | 34.5 mm | 安装尺寸 |
| Db | 35.6 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 39.4 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 40.5 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 润滑孔 | ASR1 | ASR1 |
| 列数 | ZW | ZW |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA NAO30X45X26轴承 | ￥78.88元 | - | 10 |
