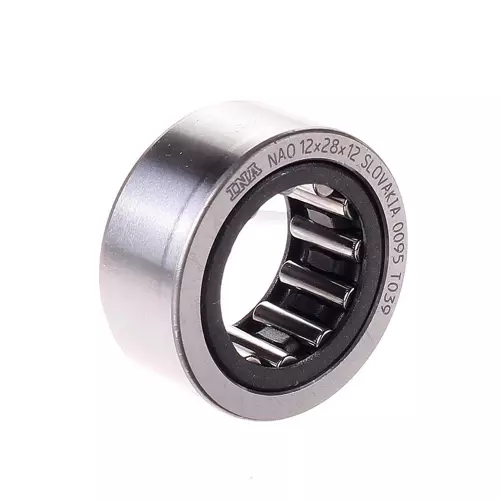

INA NAO12X28X12轴承尺寸、参数、图纸、互换、价格
N
A
O
1
2
X
2
8
X
1
2
NAO：无引导档边型滚针轴承
12：内径代号，参考内径：12 mm
X：分隔符
28：外径代号，参考外径：28 mm
X：分隔符
12：宽度代号，参考宽度：12 mm
NAO：
无引导档边型滚针轴承
12：
内径代号，参考内径：12 mm
X：
分隔符
28：
外径代号，参考外径：28 mm
X：
分隔符
12：
宽度代号，参考宽度：12 mm
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| D | 28 mm | 外径 |
| B | 12 mm | 宽度 |
| Cr | 11,500 N | 径向额定动载荷 |
| C0r | 12,500 N | 径向额定静载荷 |
| Cur | 1,810 N | 径向极限疲劳载荷 |
| nG | 22,900 1/min | 极限转速 |
| nG Grease | 13,800 1/min | 极限转速-脂润滑 |
| nϑr | 14,300 1/min | 参考转速 |
| 38.72 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| E | 22 mm | 外圈滚道直径 |
| F | 16 mm | 内圈滚道直径 |
| s | 0.5 mm | 轴向位移 |
| 安装参数 | ||
| ra max | 0.3 mm | 最大凹槽半径 |
| da | 15.7 mm | 安装尺寸 |
| db | 21.6 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 22.3 mm | 外圈肩径 |
| Db | 16.4 mm | 轴肩（轴向引导装置）直径/外壳 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 保持架 | 标准 | 标准 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 列数 | 1 | 单列 |
| 润滑孔 | 不带 | 不带 |
| 涂层 | 不带 | |
| 密封 | 不带 | |
| 产品特性 | 不带 |
