INA KWVE30-B-ESC-V2-G3轴承尺寸、参数、图纸、互换、价格
INA KWVE30-B-ESC-V2-G3轴承
更新日期：2025-03-17 20:34:01
市场价：￥899.08元
销售价：电话咨询
库存：15套

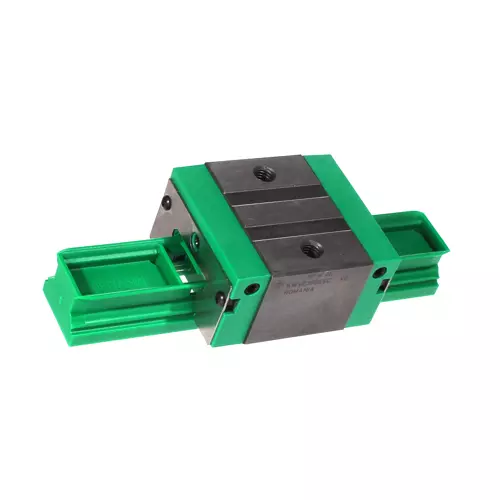

INA KWVE30-B-ESC-V2-G3轴承属于托架 KWVE..-B-ESC 系列，窄型，短托架，四列，满装滚珠组。
前缀列表：【KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）】。后缀列表：【-B：系统版本 B】【-ESC：窄短型滑块】【-V2：预压等级 V2级】【-G3：精度等级 G3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
V
E
3
0
-
B
-
E
S
C
-
V
2
-
G
3
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
30：导轨大小：30 mm
-B：系统版本 B
-ESC：窄短型滑块
-V2：预压等级 V2级
-G3：精度等级 G3级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
30：
导轨大小：30 mm
-B：
系统版本 B
-ESC：
窄短型滑块
-V2：
预压等级 V2级
-G3：
精度等级 G3级
| 主要尺寸&性能数据 | ||
| H | 42 mm | 系统高度 |
| B | 60 mm | 托架宽度 |
| L | 69 mm | 托架全长 |
| C | 18,700 N | 额定动载荷 |
| C | 31,500 N | 额定静载荷 |
| M0x | 554 Nm | 轴静态力矩额定值 X |
| M0y | 248 Nm | 轴静态力矩额定值 Y |
| M0z | 248 Nm | 轴静态力矩额定值 Z |
| 0.75 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 16 mm | |
| JB | 40 mm | |
| b | 28 mm | 宽轨 |
| A2 | 10 mm | |
| L1 | 42 mm | |
| LS | 1.65 mm | |
| H1 | 5.9 mm | |
| H5 | 6.25 mm | |
| T5 | 13.5 mm | |
| G2 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| A3 | 11.5 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 7 mm | 润滑接头 |
| G4 | M6 mm | 润滑接头 |
| t G4 | 7 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 26.5 mm | 润滑接头 |
| 尺码代码 | 30 | |
| 版本 | B | |
| 托架设计 | ESC | 膨胀设计，短而窄的托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
