INA KWSE30-L-V0-G2轴承尺寸、参数、图纸、互换、价格
INA KWSE30-L-V0-G2轴承
更新日期：2025-03-17 21:21:02
市场价：￥2152.96元
销售价：电话咨询
库存：6套

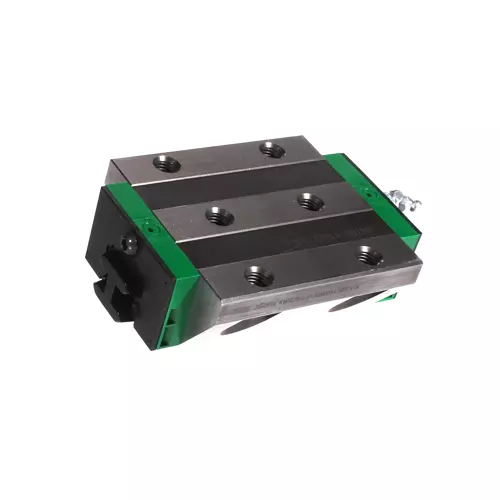

INA KWSE30-L-V0-G2轴承属于六排线性循环滚珠轴承和导轨组件的长托架。
前缀列表：【KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)】。后缀列表：【-L：加长型滑块】【-V0：预压等级 V0级】【-G2：精度等级 G2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
S
E
3
0
-
L
-
V
0
-
G
2
KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
30：导轨大小：30 mm
-L：加长型滑块
-V0：预压等级 V0级
-G2：精度等级 G2级
KWSE：
六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
30：
导轨大小：30 mm
-L：
加长型滑块
-V0：
预压等级 V0级
-G2：
精度等级 G2级
| 主要尺寸&性能数据 | ||
| H | 42 mm | 系统高度 |
| B | 90 mm | 托架宽度 |
| L | 119.3 mm | 托架全长 |
| I C | 51,000 N | 额定动载荷，荷载方向I：压缩荷载 |
| I C | 113,000 N | 额定静载荷，荷载方向I：压缩荷载 |
| II C | 48,000 N | 额定动载荷，荷载方向II：拉伸荷载 |
| II C | 85,000 N | 额定静载荷，荷载方向II：拉伸荷载 |
| III C | 50,000 N | 额定动载荷；基础额定动载荷，荷载方向III：侧向荷载 |
| III C | 88,000 N | 额定静载荷，荷载方向III：侧向荷载 |
| 1.58 kg | 重量 | |
| 安装参数 | ||
| A1 | 31 mm | |
| JB | 72 mm | |
| b | 28 mm | 宽轨 |
| A2 | 9 mm | |
| L1 | 95.3 mm | |
| JL | 52 mm | |
| JLZ | 44 mm | |
| H1 | 5.4 mm | |
| H4 | 13.2 mm | |
| H5 | 6 mm | |
| T5 | 12 mm | |
| T6 | 10 mm | |
| G2 | M10 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| K3 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 41 Nm | 最大拧紧力矩 |
| K6 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| K6 MA | 24 Nm | 最大拧紧力矩 |
| D2 | 8.6 mm | |
| N2 | 4.5 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 26.65 mm | 润滑接头 |
| A3 | 6.5 mm | 润滑接头 |
| t A3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| O | 4,5x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
| M0X | 1,920 Nm | 瞬时 |
| M0Y | 1,540 Nm | 瞬时 |
| M0Z | 1,360 Nm | 瞬时 |
| 附加附件 | ||
| VMKB_065 | KWSE | 材料名称 |
| 尺码代码 | 30 | |
| 托架设计 | L | 长托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
