INA KSR16-L0-08-10-16-22轴承尺寸、参数、图纸、互换、价格
INA KSR16-L0-08-10-16-22轴承
更新日期：2025-03-14 20:14:40
市场价：￥148.33元
销售价：电话咨询
库存：60套

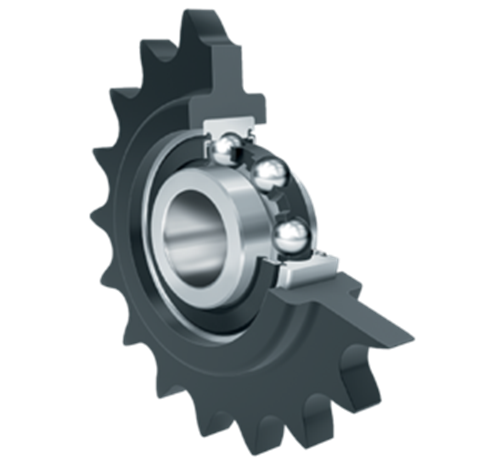

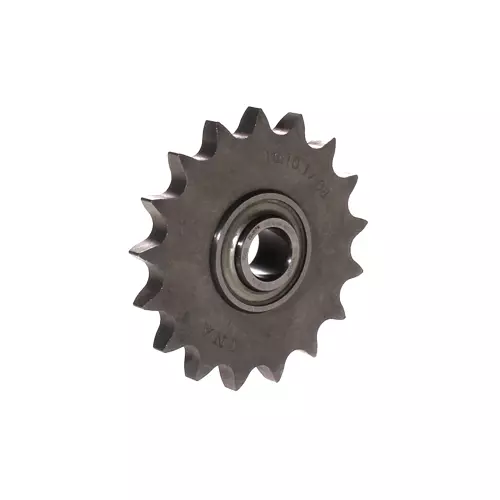

INA KSR16-L0-08-10-16-22轴承属于滚子链惰轮链轮装置 KSR..-L0..-22 系列，链轮由塑料制成。
前缀列表：【KSR：链传动惰轮轮齿单元（惰轮链轮单元）】。后缀列表：【-L0：塑料链轮】【-：分隔符】【08：链齿节距代码，节距：12.7mm】【-：分隔符】【10：链条代码（宽度指数或者相关标准）】【-：分隔符】【16：齿数：16个】【-：分隔符】【22：材质为塑料 PA】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
S
R
1
6
-
L
0
-
0
8
-
1
0
-
1
6
-
2
2
KSR：链传动惰轮轮齿单元（惰轮链轮单元）
16：内径代号，内径：16 mm
-L0：塑料链轮
-：分隔符
08：链齿节距代码，节距：12.7mm
-：分隔符
10：链条代码（宽度指数或者相关标准）
-：分隔符
16：齿数：16个
-：分隔符
22：材质为塑料 PA
KSR：
链传动惰轮轮齿单元（惰轮链轮单元）
16：
内径代号，内径：16 mm
-L0：
塑料链轮
-：
分隔符
08：
链齿节距代码，节距：12.7mm
-：
分隔符
10：
链条代码（宽度指数或者相关标准）
-：
分隔符
16：
齿数：16个
-：
分隔符
22：
材质为塑料 PA
| 主要尺寸&性能数据 | ||
| d | 16.2 mm | 内径 |
| d | 0.1 mm | 上公差 |
| d | 0 mm | 下公差 |
| C1 | 7 mm | 链轮厚度 |
| D | 65.1 mm | 节圆直径（齿轮） |
| Dk | 70.5 mm | 叶尖直径（齿轮） |
| 0.097 kg | 重量 | |
| 尺寸参数 | ||
| C2 | 1.1 mm | 倒角宽度 |
| D | 40 mm | 外径 |
| C | 18.1 mm | 外圈宽度 |
| R | 48 mm | 链轮柱脚直径 |
| B | 18.3 mm | 带内圈 |
| 安装参数 | ||
| p | 0.5 inch | 齿 |
| z | 16 | 齿数 |
| x | ISO链 | |
| x | ANSI链 | |
