INA KR16-NMT轴承尺寸、参数、图纸、互换、价格

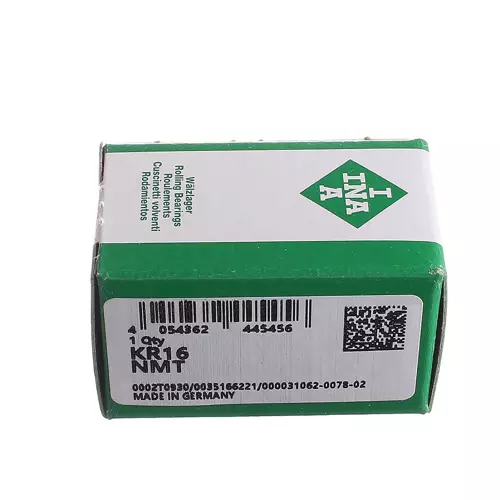

INA KR16-NMT轴承
更新日期：2025-03-14 10:48:15
市场价：￥75.4元
销售价：电话咨询
库存：101套
INA KR16-NMT轴承属于螺栓滚轮轴承 KR 系列，带轴向引导，两侧间隙密封。
前缀列表：【KR：螺栓型滚轮轴承】。后缀列表：【-NMT：未安装的螺母和驱动配合润滑嘴】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
R
1
6
-
N
M
T
KR：螺栓型滚轮轴承
16：内径代号，内径：16 mm
-NMT：未安装的螺母和驱动配合润滑嘴
KR：
螺栓型滚轮轴承
16：
内径代号，内径：16 mm
-NMT：
未安装的螺母和驱动配合润滑嘴
| 主要尺寸&性能数据 | ||
| D | 16 mm | 外径 |
| d1 | 6 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 28 mm | 滚轮螺柱的宽度 |
| Cr w | 3,200 N | 径向额定动载荷 |
| C0r w | 3,450 N | 径向额定静载荷 |
| Cur w | 465 N | 径向极限疲劳载荷 |
| nD G | 14,000 1/min | 永久脂润滑转速 |
| 20.85 g | 重量 | |
| 尺寸参数 | ||
| B1 | 12.2 mm | 止推垫圈的最大宽度 |
| B2 | 16 mm | 螺栓/螺柱长度 |
| C | 11 mm | 外圈宽度 |
| C1 | 0.6 mm | 外圈到止推垫圈的突出部分 |
| rmin | 0.15 mm | 最小倒角尺寸 |
| d2 | 12.5 mm | 止推垫圈的止推直径 |
| G | M6 | 螺纹 |
| IG | 8 mm | 螺纹长度 |
| R | 500 mm | 外圈外轮廓半径 |
| 附加附件 | ||
| NIPA1 | 传动配合润滑油嘴 | |
| 1.5 mm | 突出式润滑油嘴 | |
| MA | 3 Nm | 螺母拧紧力矩 |
| 密封 | 两侧游隙密封 | |
| 外圈轮廓 | R500 | |
| 润滑油嘴 | 润滑油嘴未安装1x | |
| 是否带再润滑设备 | 通过头部 | |
| 装配辅助工具 | 安装槽 | |
| 特殊形状 | NMT | 未安装的螺母&传动配合润滑油嘴 |
